7972 超低膨胀玻璃
- 产品编号 : AT-61155
- 类别： 产品展示
- 产品描述：7972 超低膨胀玻璃是一种具有独特特性的钛硅酸盐玻璃，这使其成为首选材料。其应用范围广泛，从机床基准块到大型天文望远镜和太空卫星应用所需的实心轻质镜坯均可涵盖。该材料以 1.5 米晶锭的形态制成，从中几乎可以加工出任何尺寸或形状的制品。
7972 超低膨胀玻璃
7972 超低膨胀玻璃是一种具有独特特性的钛硅酸盐玻璃，这使其成为首选材料。其应用范围广泛，从机床基准块到大型天文望远镜和太空卫星应用所需的实心轻质镜坯均可涵盖。该材料以 1.5 米晶锭的形态制成，从中几乎可以加工出任何尺寸或形状的制品。
近零热膨胀是系统设计师选用超低膨胀材料的关键特性。该材料具有优异的尺寸稳定性
其热膨胀系数（CTE）在室温下趋近于零。
温度膨胀率可根据特定应用需求调整，以实现其他温度下的零热膨胀系数（CTE）超低膨胀玻璃毛坯内部 CTE 高度均匀，可实现材料的高效利用™
所有超低膨胀玻璃毛坯均采用非破坏性方式测量CTE，确保终端使用环境中产品热响应的精密工程分析
制造灵活性是产品设计自由度的关键所在。我们公司采用多种核心制造工艺，能够生产多样化的产品
从直径几厘米到超过 8 米的一体化实体

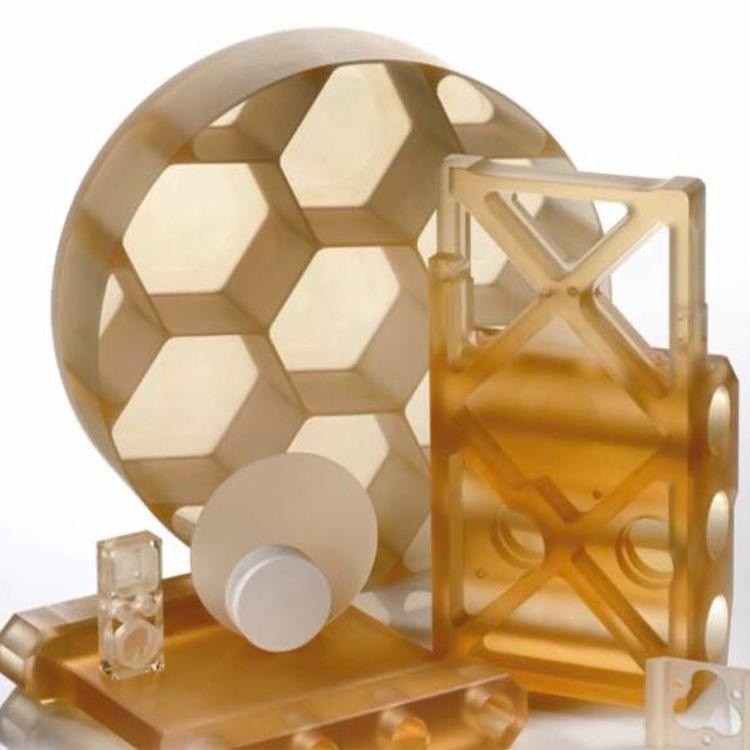

轻量化熔接结构，相比同等尺寸实体可减重高达 80%

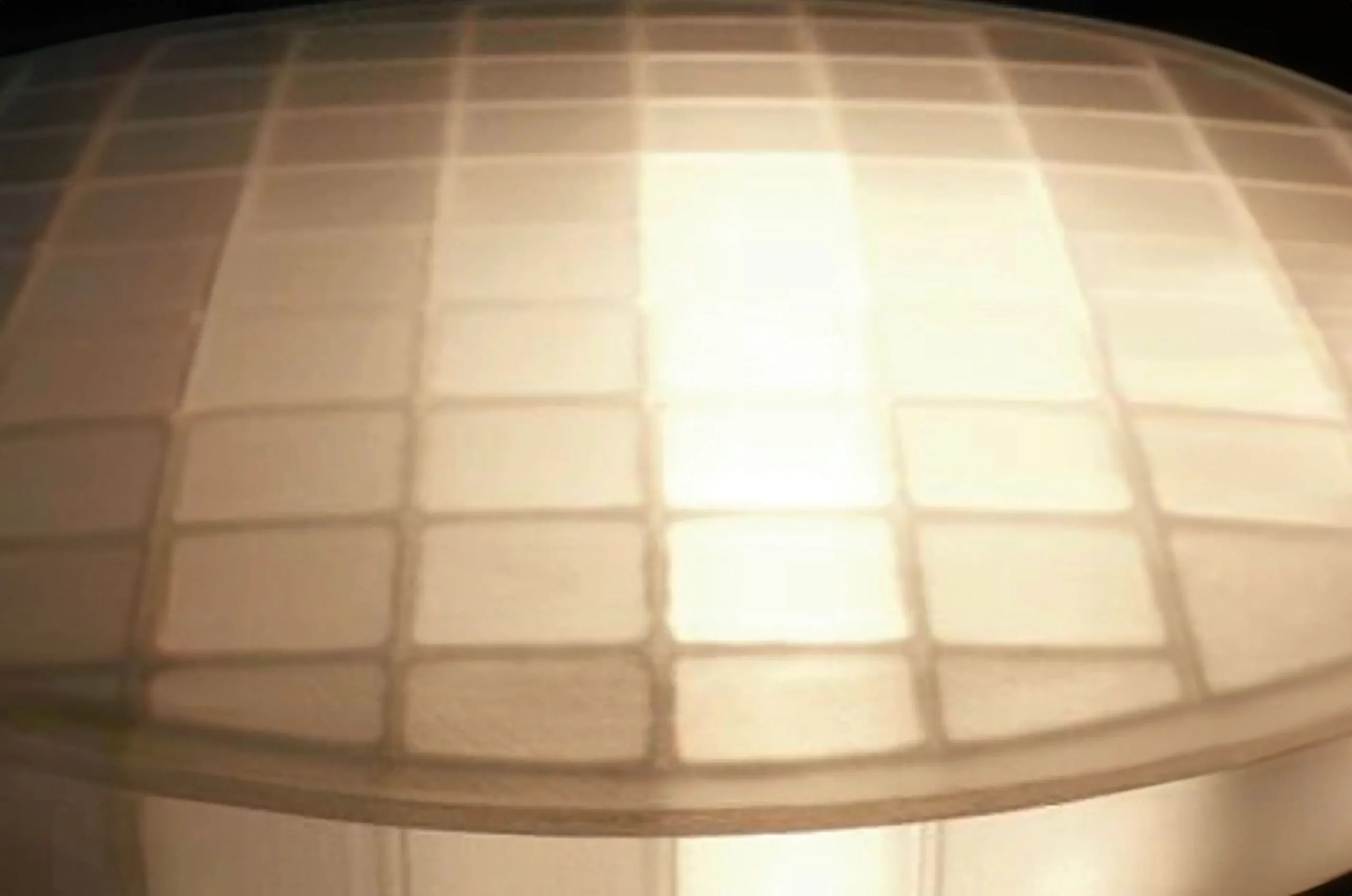

采用专利微晶玻璃焊料实现超轻量化熔块结构，该焊料经特殊设计以匹配超低膨胀玻璃玻璃的热膨胀特性，最大可实现95%的重量缩减
平均线热膨胀系数(CTE）
平均线热膨胀系数的保证最大限值如下：
平均线热膨胀系数在 5°C 至 35°C 范围内应为 0±30 十亿分之一/°C，置信水平为 95%。
品质等级选择表
|
|
最大 CTE 变化量(ppb/°C) |
光程差 |
夹杂物 |
特殊等级和尺寸可根据要求提供 |
||
|
等级 |
径向范围 |
轴向范围 |
双折射率(nm/cm) |
夹杂物质量 |
直径< 20" |
直径20" to 56" |
|
优质等级 |
10 |
10 |
10 |
夹杂物最大平均直径： 每立方英寸夹杂物数量： 平均每立方英寸夹杂物数量： |
0.040" 4 0.1 |
N/A |
|
镜面等级 |
15 |
15 |
20 |
关键区域： 每立方英寸夹杂物数量： 平均每立方英寸夹杂物数量： |
0.040" 4 0.1 |
0.080" 6 0.2 |
|
非关键区域： 每立方英寸夹杂物数量： 平均每立方英寸夹杂物数量： |
0.100" N/S 0.2 |
0.250" N/S 0.6 |
||||
|
标准等级 |
15 |
15 |
20 |
夹杂物最大平均直径： 每立方英寸夹杂物数量： 平均每立方英寸夹杂物数量： |
0.100" N/S 0.2 |
0.250" N/S 0.6 |
|
工装等级 |
N/A |
N/A |
N/A |
N/A |
可用性请联系我们 |
|
CTE 验证采用无破坏性超声波方法进行。
在室温下表现出优异的长期尺寸稳定性。当光学器件从 350°C 水淬时，未观察到残余形貌变化。
未检测到可测量的延迟弹性效应。在制造过程中存在较大应变或存在环境负载（如重力释放或主动光学动态控制）时，这是一个重要的考量因素。
热循环未产生可测量的滞后现象。
热学性质
|
平均线性热膨胀系数（5°C 至 35°C 温度区间 (α ) |
0 ± 30 x 10-9/K [0 ± 30 ppb/°C] |
平均比热容 (Cp) |
767 J/(kg * °C) [0.183 cal/(g *°C)] |
|
导热系数(K) |
1.31 w/(m *°C) [1.13 kcal/(m * h * °C)] |
应变点 |
890°C [1634°F] |
|
热扩散率 (D) |
0.0079 cm2/s |
退火点 |
1000°C [1832°F] |
|
直流体积电阻率, 200°C 100Hz (R) |
1011.6 欧* cm |
软化点（估算） |
1490°C [2714°F] |
力学性质
|
泊松比 (v) |
0.17 |
比刚度((E/p ) |
3.12 x 106 m [1.23 x 108 in] |
|
极限抗拉强度(MOR) |
49.8 MPa [7220 psi] |
剪切模量 (G) |
29.0 GPa [4.20 x 106 psi] |
|
努氏硬度（200 克载荷） |
460 kg/mm2 |
体积模量 (K) |
34.1 GPa [4.95 x 106 psi] |
|
密度 (p ) |
2.21 g/cm3 [0.079 lb/in3] |
弹性模量 (E) |
67.6 GPa [9.80 x 106 psi] |
光学性质
|
应力光学系数 |
4.15 (nm/cm)/(kg/cm2) [0.292 (nm/cm)/psi] |
阿贝数(vd) |
|
53.1 |
|
折射率 |
nF (486 nm) 1.4892 |
dn/dt |
|
|
|
(标称热膨胀系数材料) |
nD (589 nm) 1.4828 |
|
20-40°C |
10.68 x 10-6/°C |
|
nC (656 nm) 1.4801 |
|
40-60°C |
11.24 x 10-6/°C |
化学耐久性
◆ 卓越的耐候性
◆ 在水、二氧化硫及其他大气气体侵蚀下，几乎不出现表面雾化或电表面泄漏现象。
◆ 对几乎所有化学试剂都具有高抗侵蚀性。
|
在 95°C 溶液中 |
测试持续时间 |
质量损失mg/cm2 |
|
5% HCl |
24h |
< 0.01 |
|
5% NaOH |
6h |
0.9 |
|
0.02N Na2CO3 |
6h |
0.02 |
|
5% H2SO4 |
24h |
< 0.01 |
|
H2O |
24h |
< 0.01 |
除非另有说明，所有数值均在 25°C 条件下测得
