单包层石英光纤

单包层石英光纤（PCS）

一、产品介绍

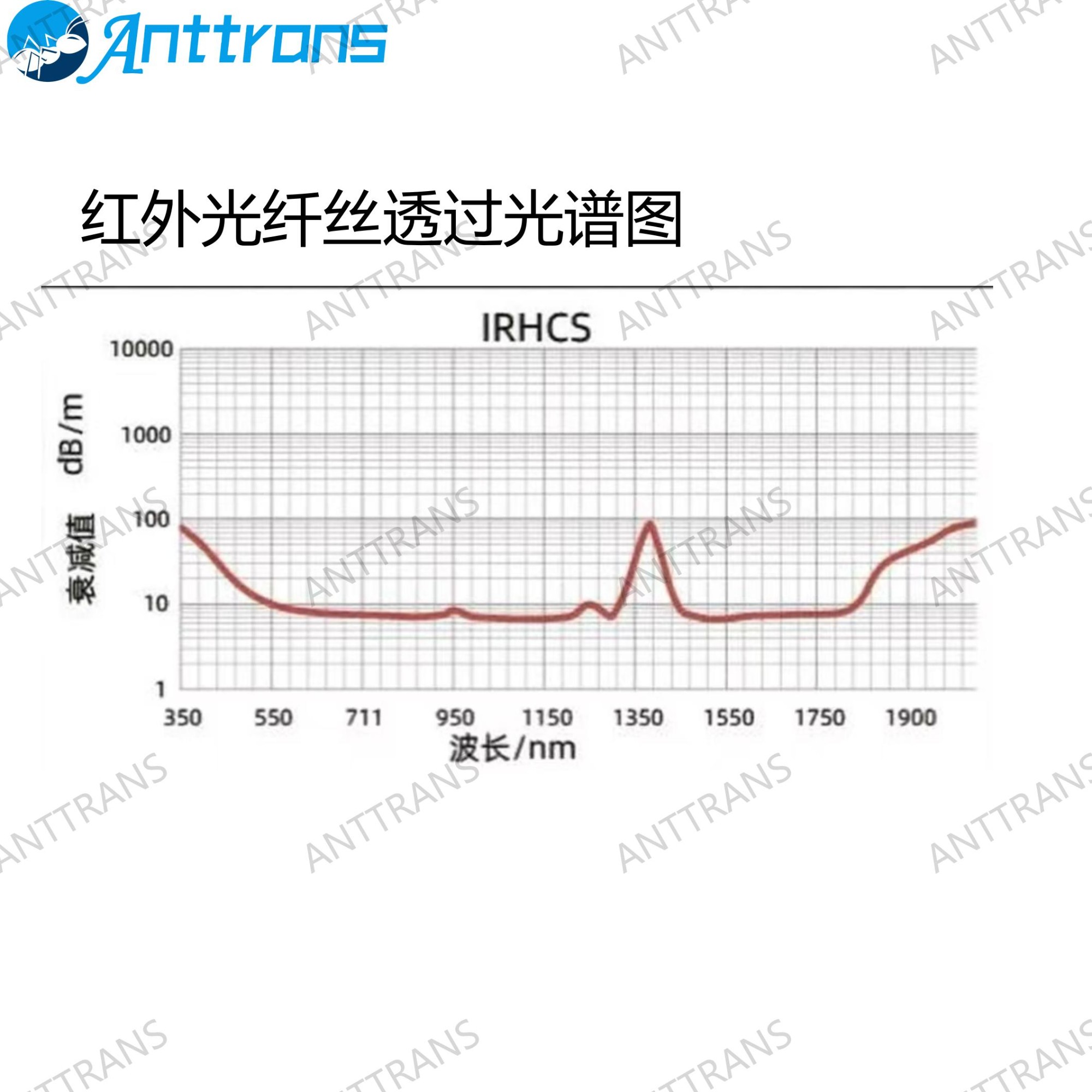

单包层石英光纤（PCS）采用高折射率纯石英玻璃材料作为芯层，低折射率聚合物作为光学皮层；它的光谱传输范围UV:200~1100 nm,IR:350~2100nm；

在紫外、红外光波段具有优越的传光效率。

二、运用场合

用于传光束、传光缆的制作，实现能量和信号的传输

三、产品参数

性能指标：

光学性能分类	透过率（%/m）*	数值孔径	涂层材料	长期耐温（℃）	力学特性筛选强度（Kpsi）	长期弯曲使用半径	短期弯曲使用半径
ATUV	≥99.6	0.37±0.02	硅橡胶材料	-50~250	≥100	300 D*	100 D*
ATIR	≥99.6	0.37±0.02	含氟聚合物	-180~250

注：* 通过率在632.8nm处 *D为光栅最外圆直径

规格型号：

硅橡胶材料涂层石英光纤维
规格型号	通光直径/μm（纯石英）*	光学皮层/μm（硅橡胶）	最小弯曲半径/mm
AT 100/220 P-US	100	220	10
AT 150/250 P-US	150	250	15
AT 200/350 P-US	200	350	20
AT 300/500 P-US	300	500	30
AT 400/550 P-US	400	550	40
AT 500/700 P-US	500	700	50
AT 600/900 P-US	600	900	60
AT 700/1000 P-US	700	1000	70
AT 800/1200 P-US	800	1200	80
AT 900/1300 P-US	900	1300	90
AT1000/1400 P-US	1000	1400	100

注：*：62%





薄涂层/薄护套层石英光纤丝（含氟聚合物材料涂层）
规格型号	通光直径/μm（纯石英）*	光学皮层/μm（硬树脂）	保护层/μm（特氟龙）	最小弯曲半径/mm
AT200/230/500 H-UA	200	230	500	20
AT300/330/650 H-UA	300	330	650	30
AT400/430/730 H-UA	400	430	730	40
AT600/630/750(1040) H-UA	600	630	750/1040	60
AT800/830/1040 H-UA	800	830	1040	80
AT1000/1035/1500 H-UA	1000	1035	1500	100
AT1500/1550/2000 H-UA	1500	1550	2000	150

注：*偏差：±2%

氟材料涂层石英光纤丝（含氟聚合物材料涂层）
规格型号	通光直径/μm*	涂敷皮层/μm	最小弯曲半径/mm
AT100/130 P-US	100	130	10
AT150/180 P-US	150	180	15
AT200/230 P-US	200	230	20

注：* 偏差：±2%



氟涂层弥散石英光纤丝（含氟聚合物材料涂层）
规格型号	通光直径/μm*	涂敷皮层/μm	最小弯曲半径/mm
AT200/290 P-US	200	290	20

注：*偏差：±2%
