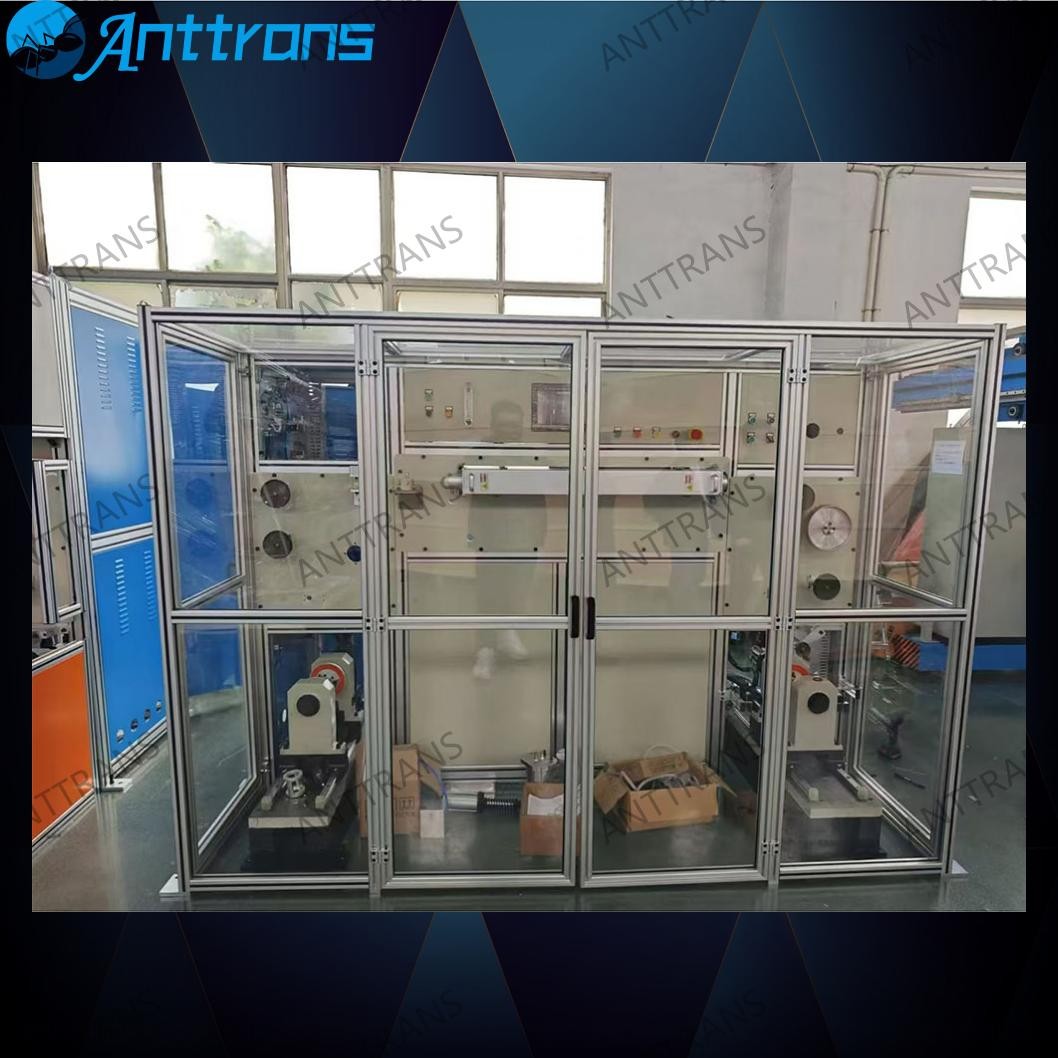

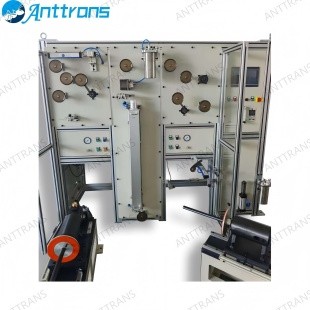

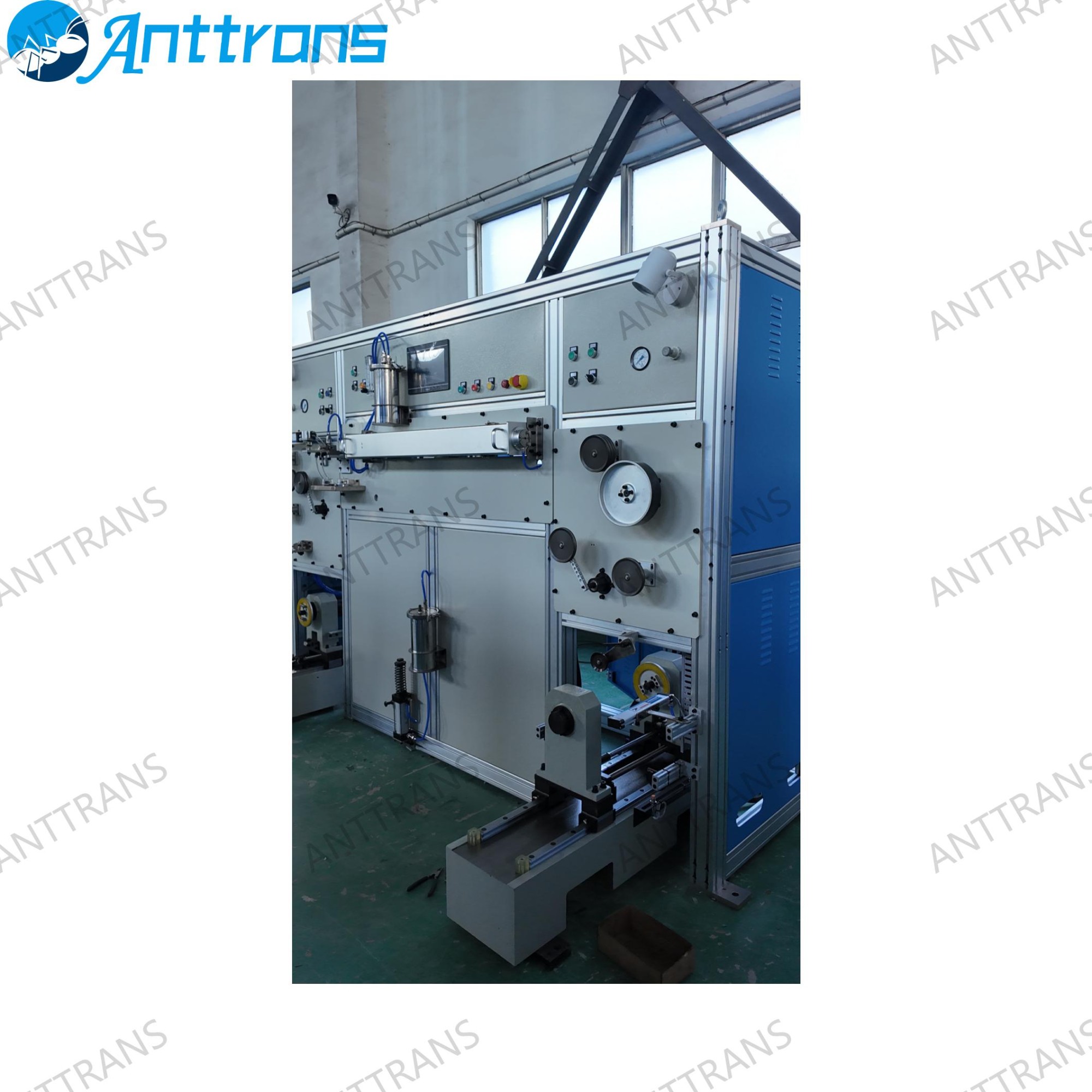

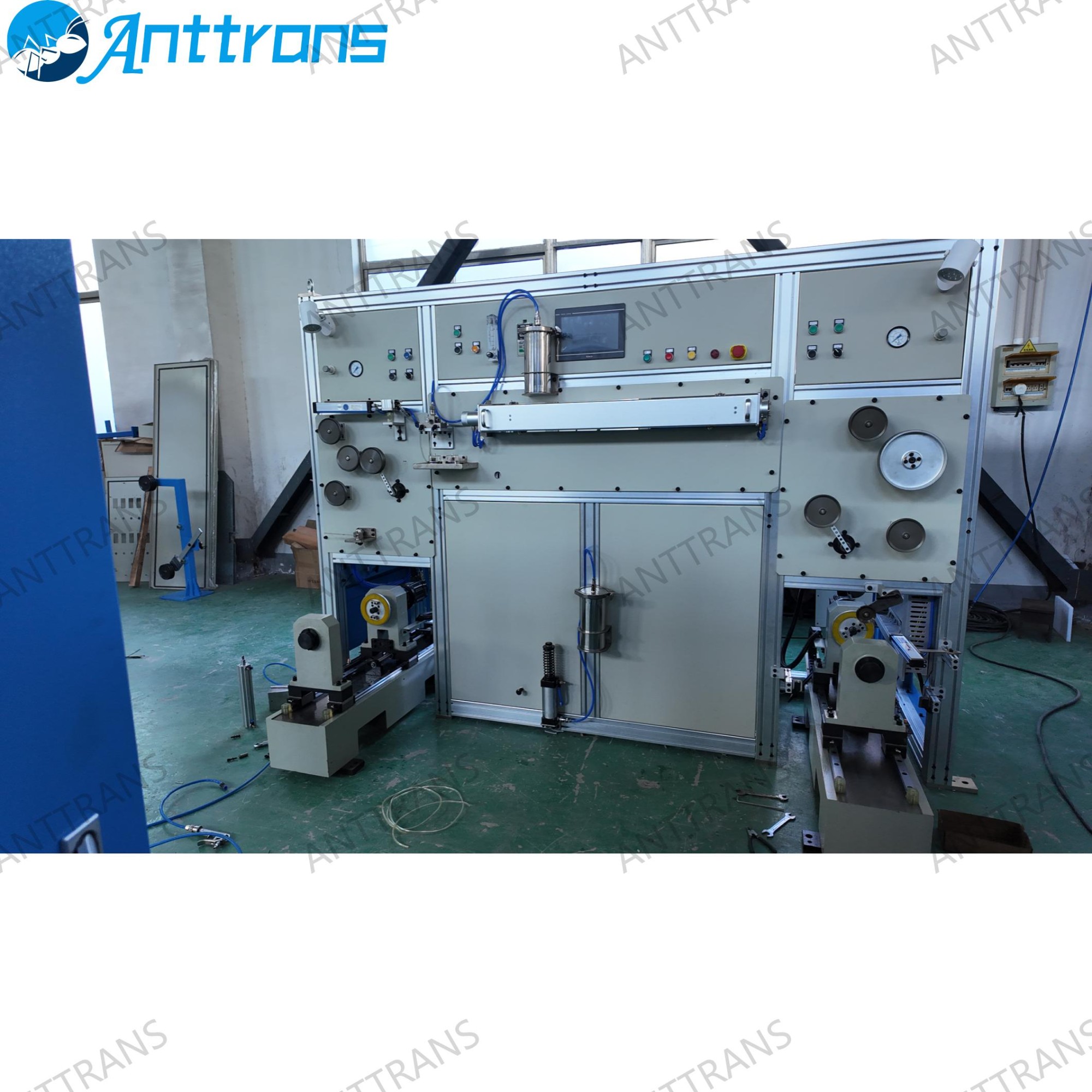

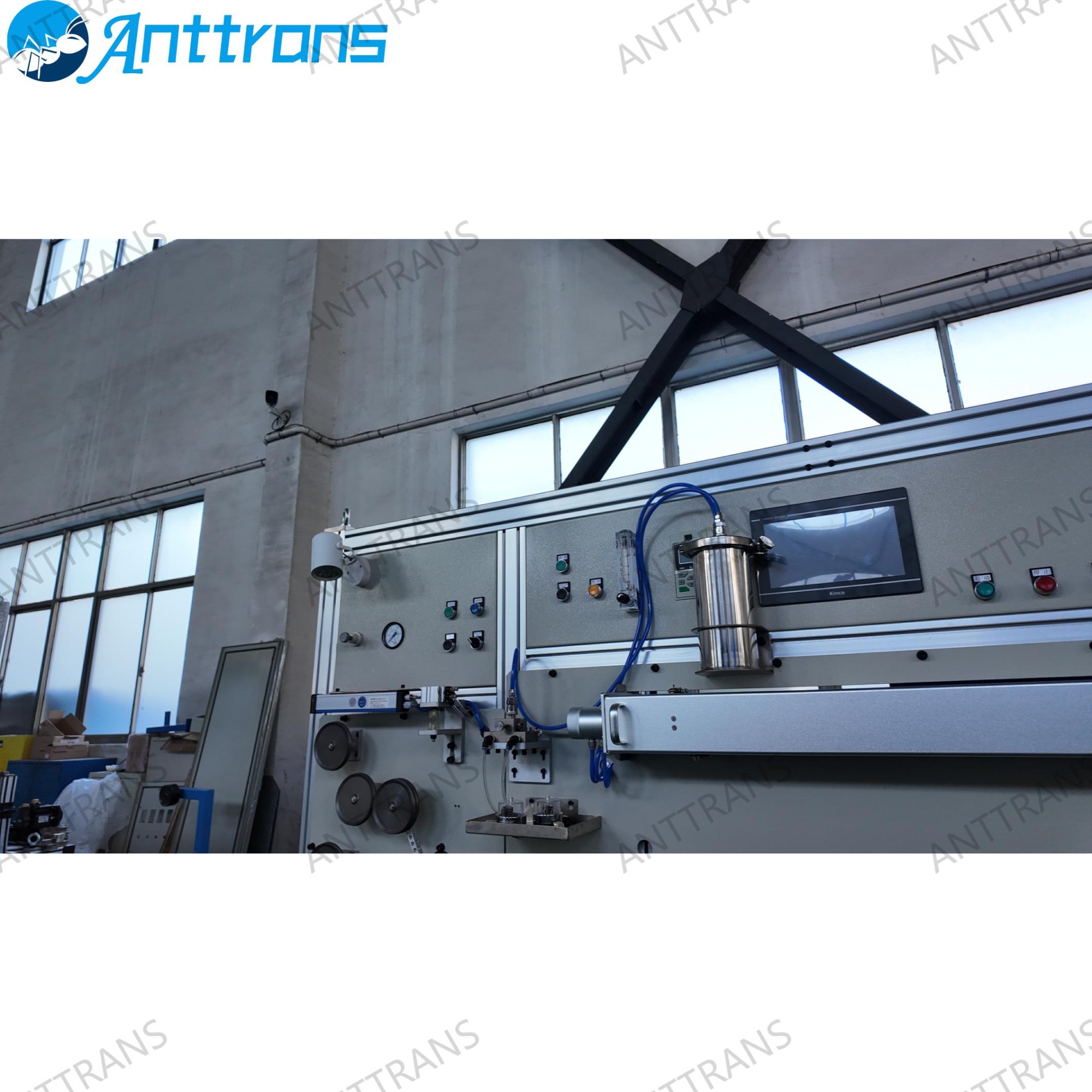

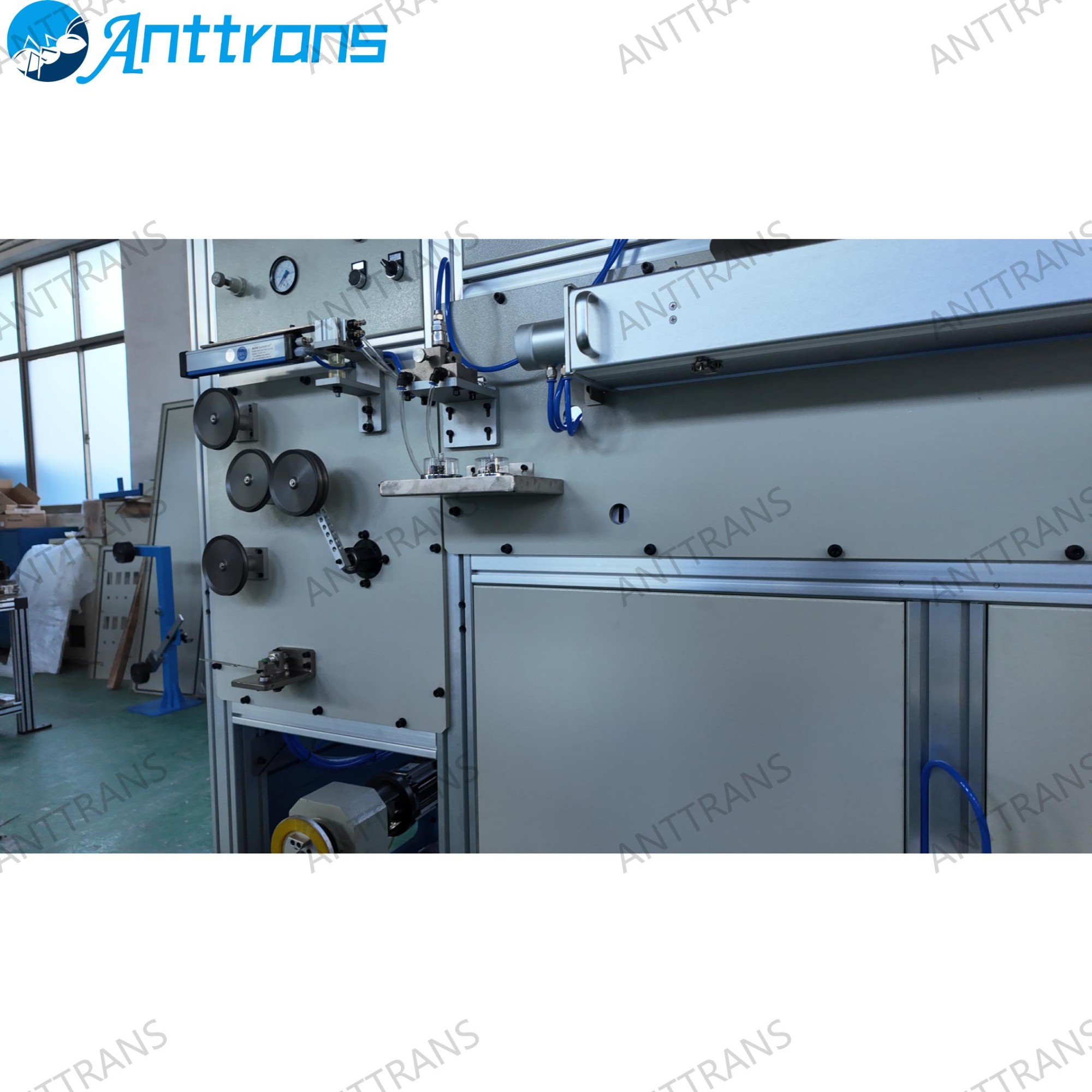

光纤着色机
- 产品编号 : AT61001
- 类别： 光纤设备
- 产品描述：
设备用途
用于SM、MM光纤全色谱着色，也可用于光纤复绕或分盘。可同时进行对两根光纤进行着色或复绕。设备采用国际先进的PLC和工业级人机界面控制。
设备特点
着色工艺
通过涂敷装置对光纤表面进行着色，采用UV/LED固化技术实现快速固化和颜色附着，便于区分不同光纤或增强防护性能。
高速复绕与标记
支持高速复绕（工艺速度可达800m/min），同时对光纤进行色环标记，确保线盘排列整齐且标识清晰。
张力控制与低损耗
采用电动缸驱动的放线、收线单元，结合电位器与PLC控制系统，实现张力精准控制（0.3-1.5N），附加损耗可控制在≤0.01dB/km（单模光纤）。
设备应用领域
光通信行业：用于单模光纤、紧包光纤的规模化生产，满足5G、数据中心等领域的需求。
材料科学领域：作为光纤光缆生产中的关键设备，兼具检验、复绕和着色功能
|
设备结构速度 |
3000m/min. |
||
|
光纤着色速度 |
≥2600 m/min |
||
|
光纤根数 |
2根 |
||
|
收放线张力 |
0.3～1.5±0.05N |
||
|
着色层厚度 |
3～5μm |
||
|
计米精度 |
≤1‰ |
||
|

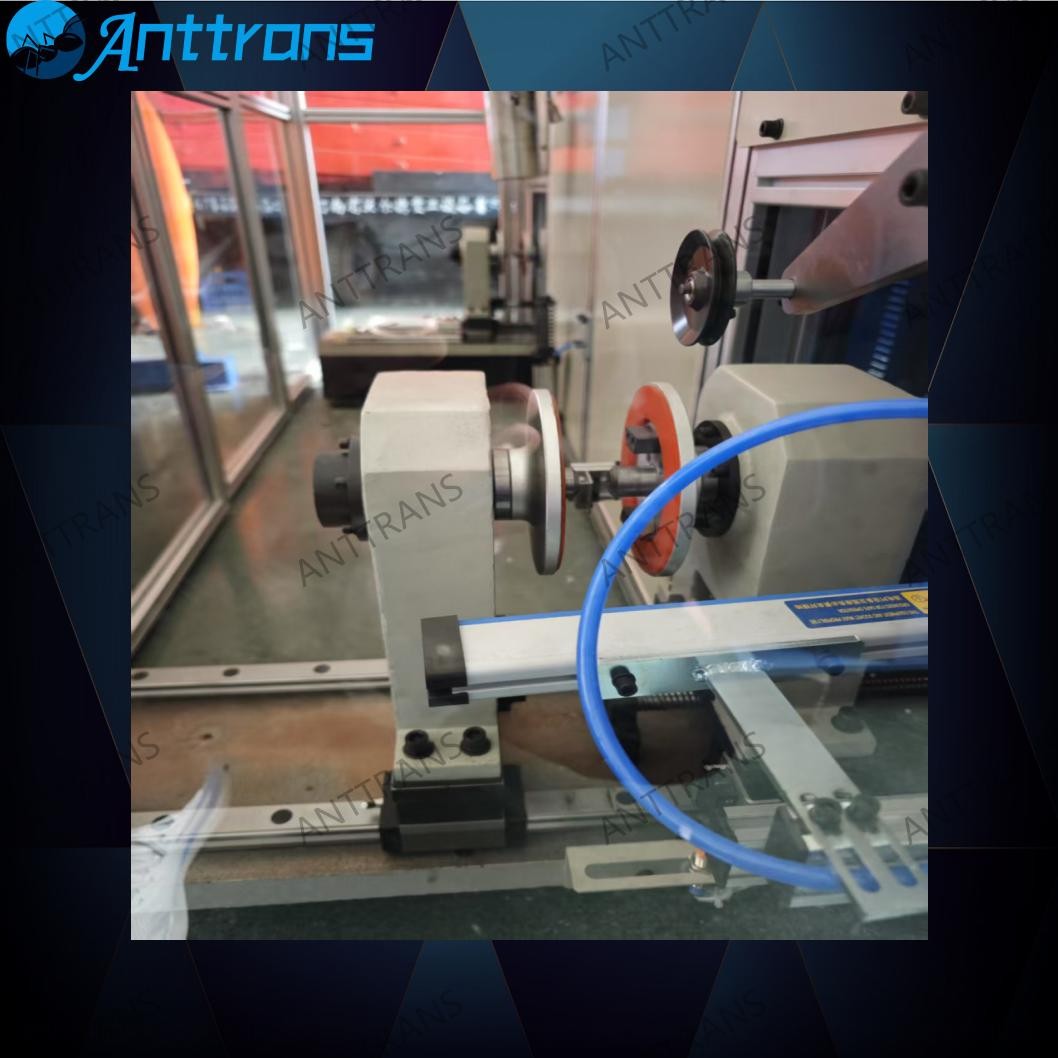

收放线线盘安装规格 |
国标25Km、50Km、100Km光纤盘 |
||
|
最大装盘直径 |
Ф300mm |
最大装盘宽度 |
250mm |
|
装盘轴孔直径 |
Ф25.4mm |
最大盘重量 |
10kg |
|
光纤附加损耗 |
≤0.02db/km （单模光纤：波长1310nm，1550nm） |
||
|
排线节距 |
0.2mm～2.0mm (排线节距最小调节步长0.01mm)； |
||
|
电源（三相五线制） |
380VAC±5% 50Hz |
||
|
压缩空气 |
≤1.0MPa可调节 |
||
|
氮气流量 |
0.06m³/h～1.6m³/h范围内可调 |
||
|
生产线颜色 |
需方指定 |
||
技术指标
设备组成
|

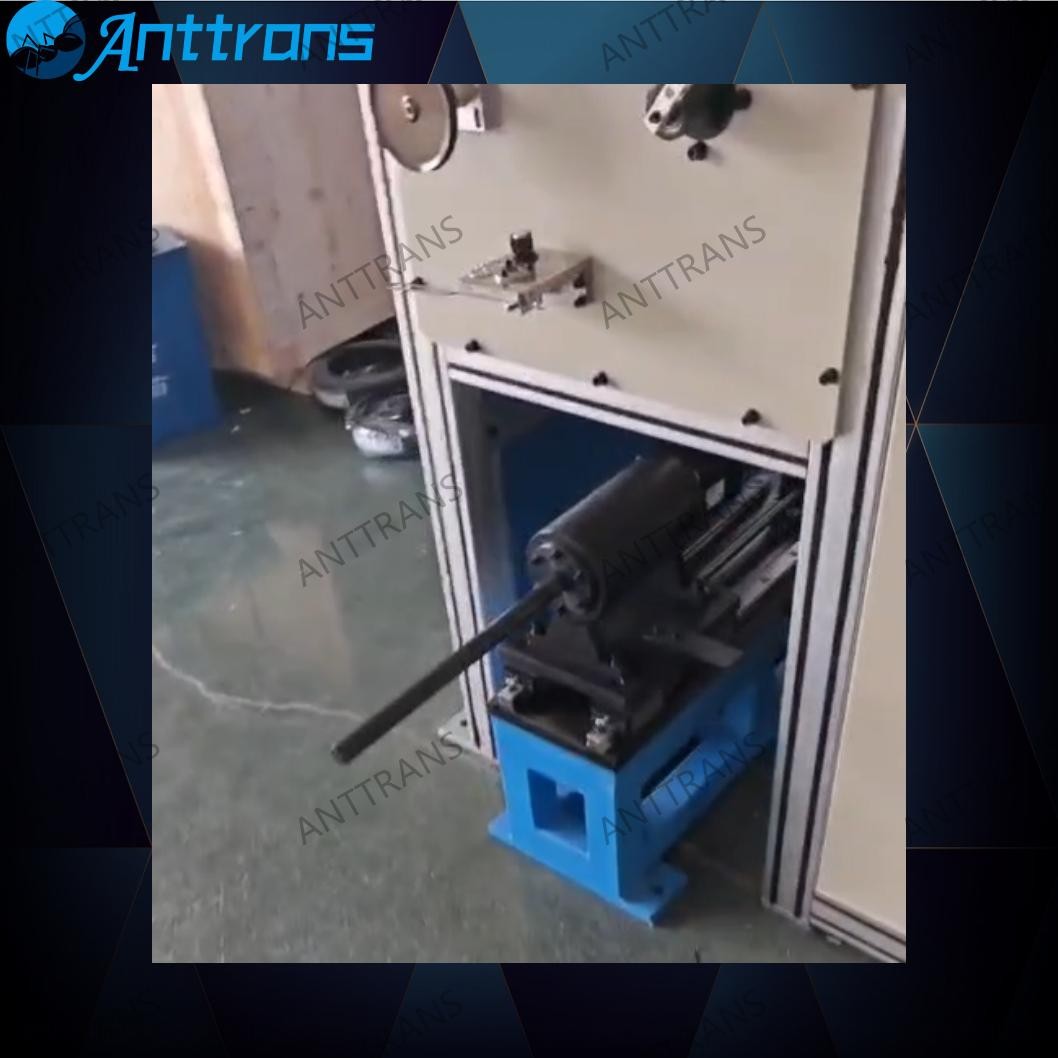

放线单元 |
|
|
移动式光纤放线单元 |
2套 |
|
换向控制组件 |
2套 |
|
放线张力控制装置 |
2套 |
|
除静电单元 |
2台 |
|
LED固化系统及氮气保护单元 |
|
|
模具预热装置、温控加热模座及涂覆模架 |
2套 |
|
涂覆供料系统及清洗单元 |
2套 |
|
LED固化控制、冷却单元 |
2套 |
|

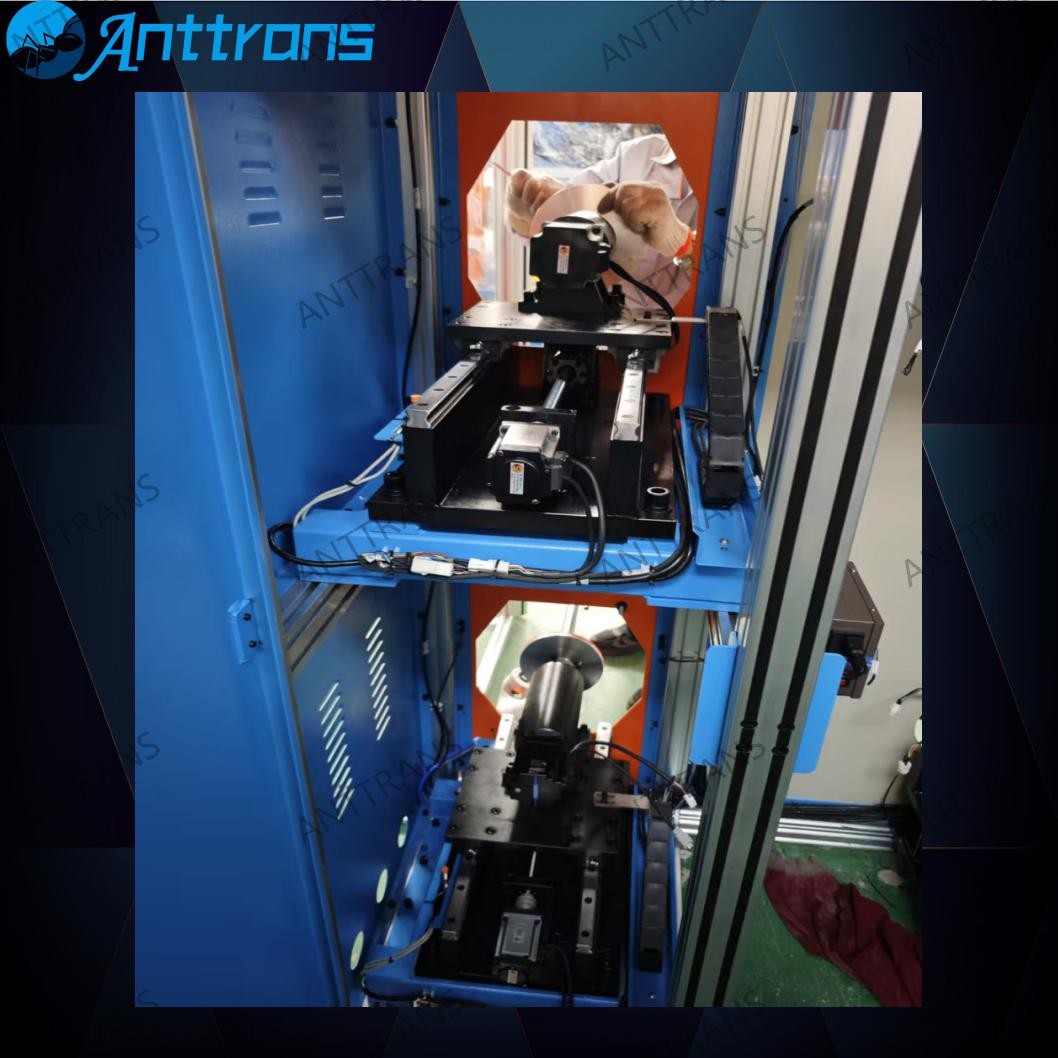

牵引及收排线单元 |
|
|
牵引计米组件 |
2套 |
|
排线导轮组件 |
2套 |
|

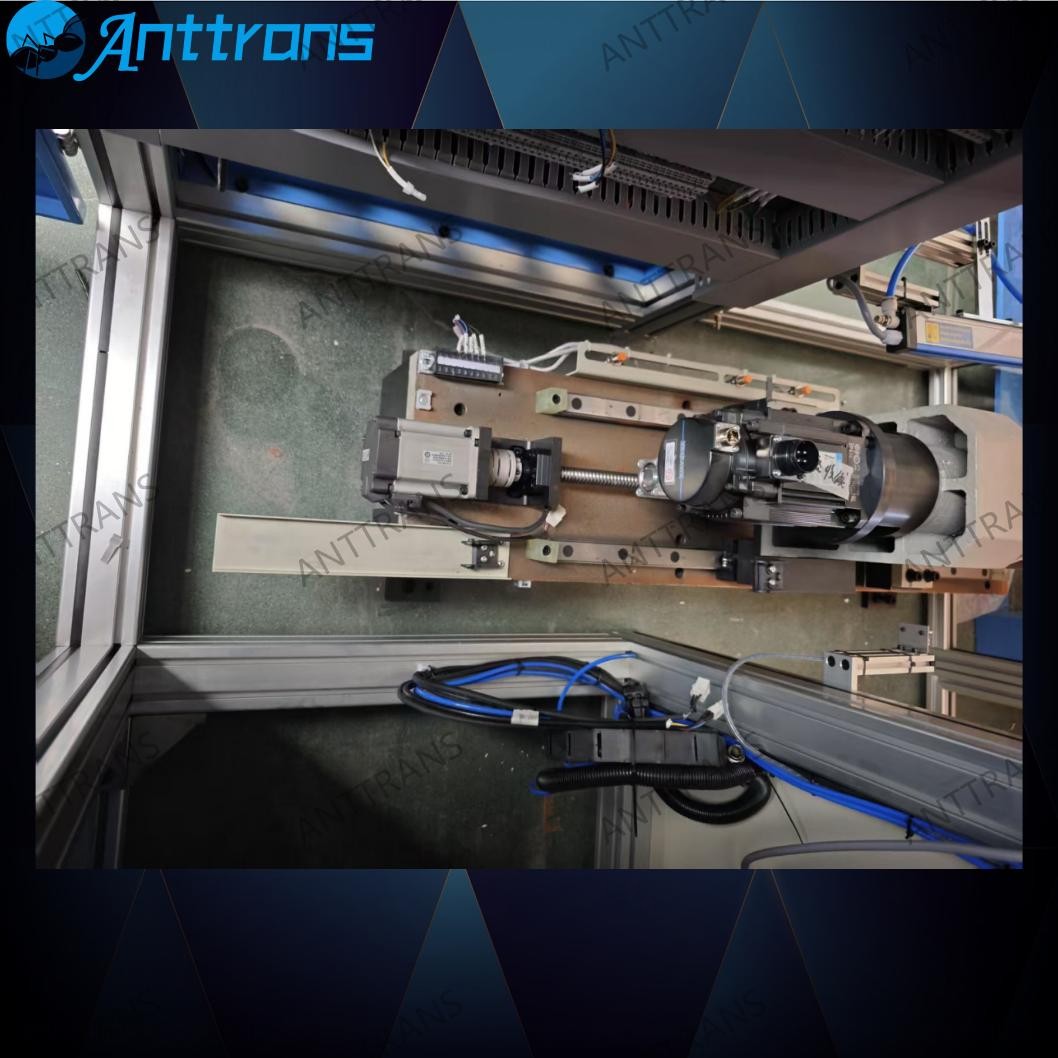

收排线组件 |
2套 |
|
收线张力控制装置 |
2套 |
|
除静电单元 |
2套 |
|
电气控制系统 |
1套 |
