大猩猩玻璃 Victus
- 产品编号 : AT-61160
- 类别： 光学材料及设备
- 产品描述：迄今最坚韧的大猩猩玻璃；大猩猩玻璃 Victus首次在该系列中显著提升了抗跌落与防刮擦双重性能，满足消费者对更高耐用性的需求。
大猩猩玻璃 Victus
迄今最坚韧的大猩猩玻璃；大猩猩玻璃 Victus首次在该系列中显著提升了抗跌落与防刮擦双重性能，满足消费者对更高耐用性的需求。
产品信息
优势
• 抗跌落性能提升，最高可达 2 米高度
• 具备卓越的防刮擦与抗尖锐物损伤能力
• 使用后仍保持高强度特性
• 卓越的表面质量
• 比大猩猩玻璃 5 和大猩猩玻璃 6 更低的软化点
应用
适用于各类电子设备前后防护面板的理想盖板材料
智能手机 智能家居设备
笔记本电脑 相机
平板电脑 商用与销售点显示设备
智能手表与可穿戴设备
厚度
标准 0.4毫米到1.2毫米
其他 按标准提供
粘度
软化点 (107.6泊) 827°C
退火点(1013.2泊) 591 °C
应变点 (1014.7泊) 543°C
|
性能参数 密度 杨氏模量 泊松比 剪切模量 维氏硬度 (200g 载荷) 未强化 强化后 断裂韧性 热膨胀系数 (0-300°C) |
2.40 g/cm3 77GPa 0.22 31.4 GPa
590 kgf/mm2 651 kgf/mm2 0.76 MPa m0.5 72.5 x 10-6/°C |
化学强化
关于基于厚度和应用的化学强化能力，请联系客户经理。
光学性能
折射率 (590 nm)
核心玻璃* 1.51
压缩层 1.52
光弹常数 30.6 nm/cm/MPa
透射率 ≥ 90.5%
在0.7mm厚度下
化学耐久性
耐久性通过浸泡在下述溶剂后每单位表面积的重量损失来测量。具体数值高度依赖于实际测试条件。
|
试剂 |
时间 |
温度(° C) |
质量损失(mg/cm2) |
|
HCI – 5 wt% |
24 hrs. |
95 |
49.9 |
|
NH4F:HF – 10 wt% |
20 min. |
20 |
1.1 |
|
HF – 10 wt% |
20 min. |
20 |
30.5 |
|
NaOH – 5 wt% |
6 hrs. |
95 |
4.4 |
电气性能
频率 (MHz) 介电常数 损耗角tan
54 6.82 0.008
163 6.78 0.008
272 6.77 0.009
381 6.75 0.009
490 6.74 0.009
599 6.74 0.009
912 6.81 0.010
1499 6.80 0.011
1977 6.78 0.011
2466 6.78 0.012
2986 6.76 0.012
端接同轴线，类似于美国国家标准与技术研究院（NIST）技术说明 1520 和 1355-R 中概述的方法。

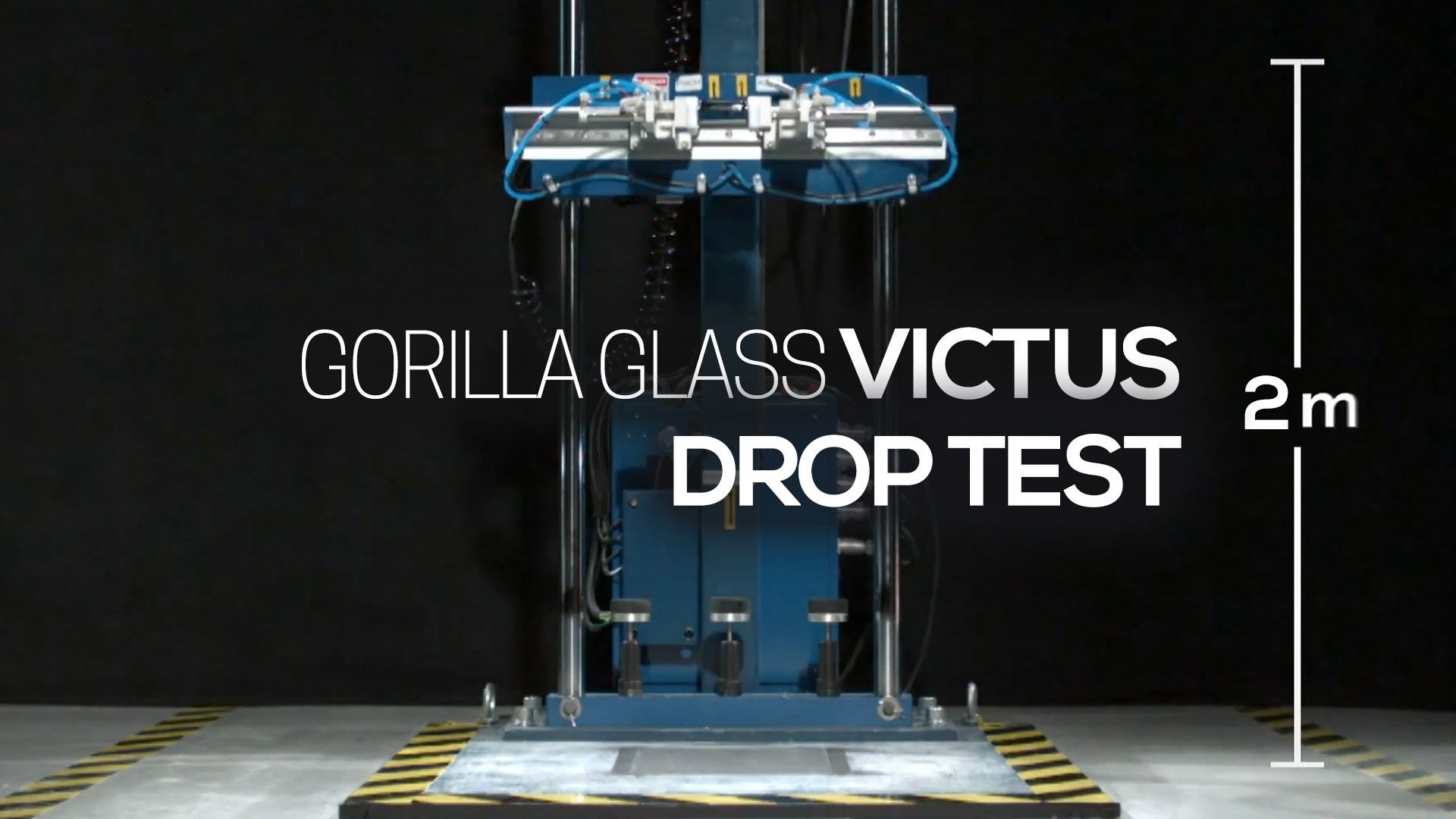

跌落测试性能
在实验室测试中，大猩猩玻璃 Victus 可承受从 2 米高处跌落至 80 目砂纸的冲击。竞品铝硅酸盐玻璃通常无法承受从 0.8 米高处跌落的冲击。
刮擦测试性能

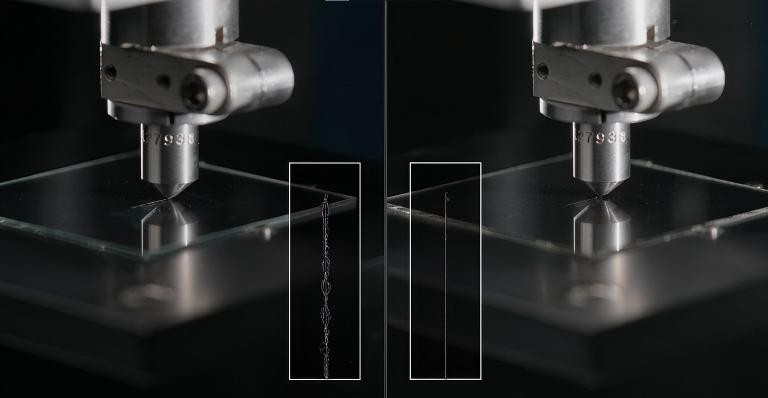

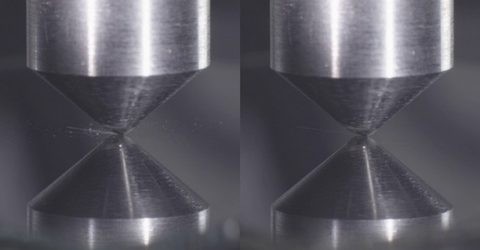

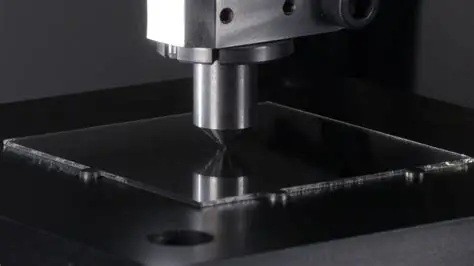

我们采用努普钻石划痕测试评估抗划痕阈值。
对于大猩猩玻璃 Victus ，划痕阈值通常为 7-10 牛顿。
竞品铝硅酸盐玻璃的典型阈值在 2-4 牛顿之间。
