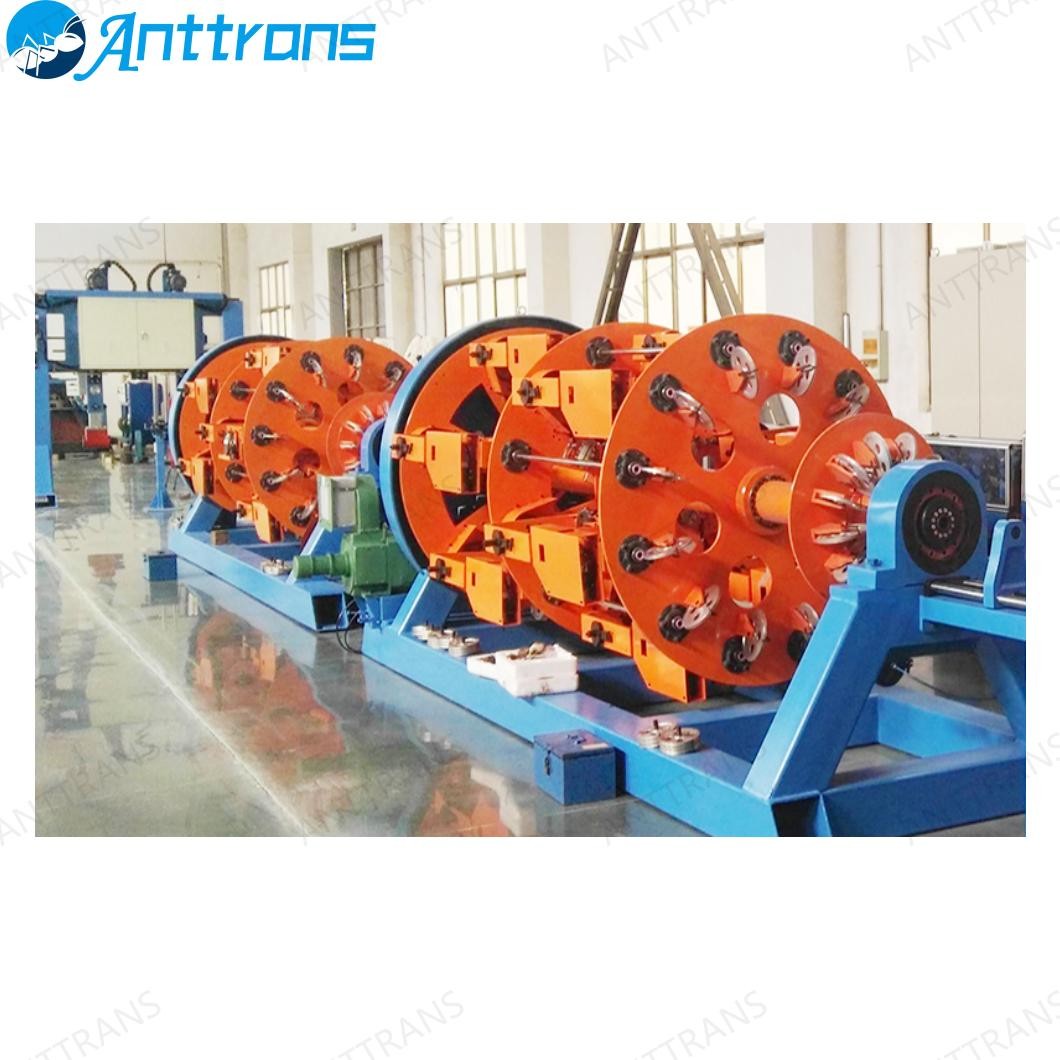

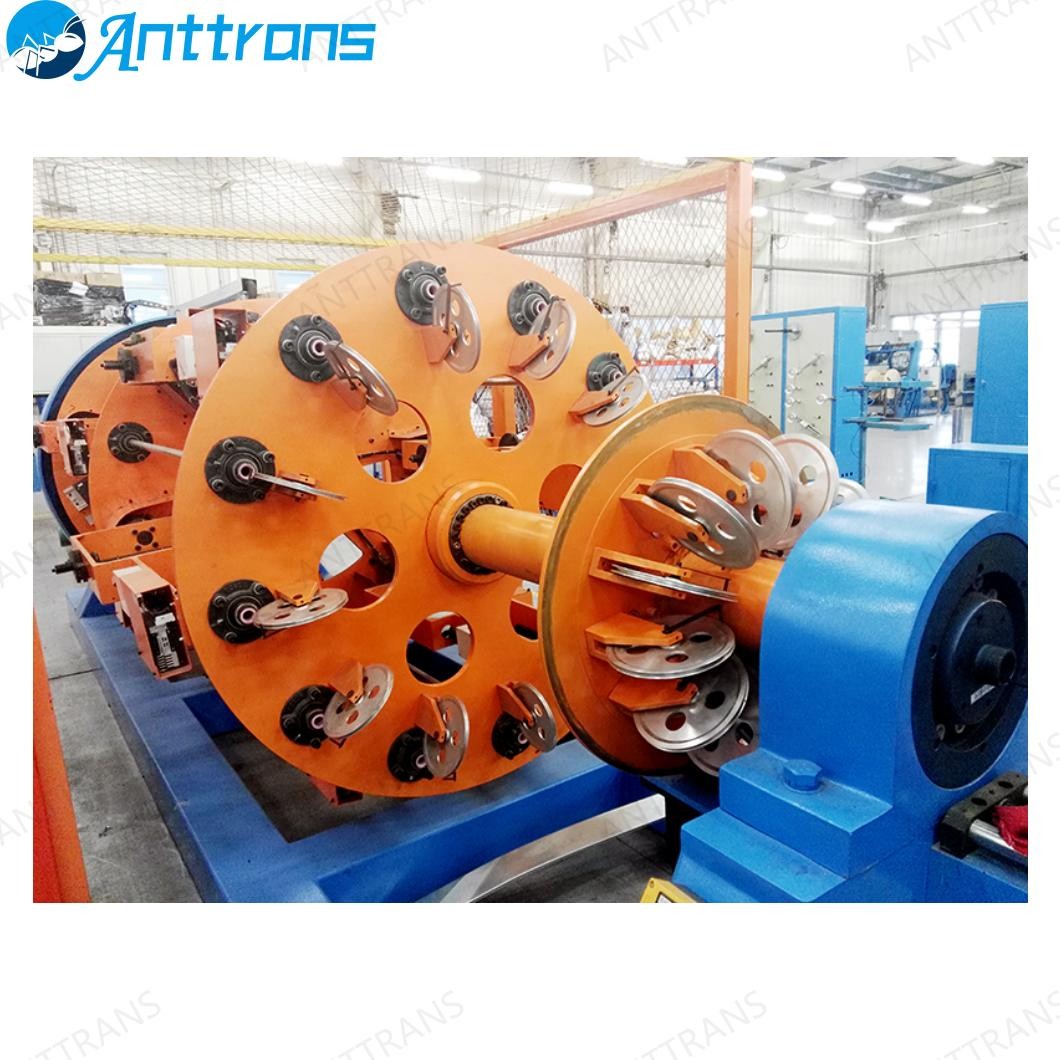

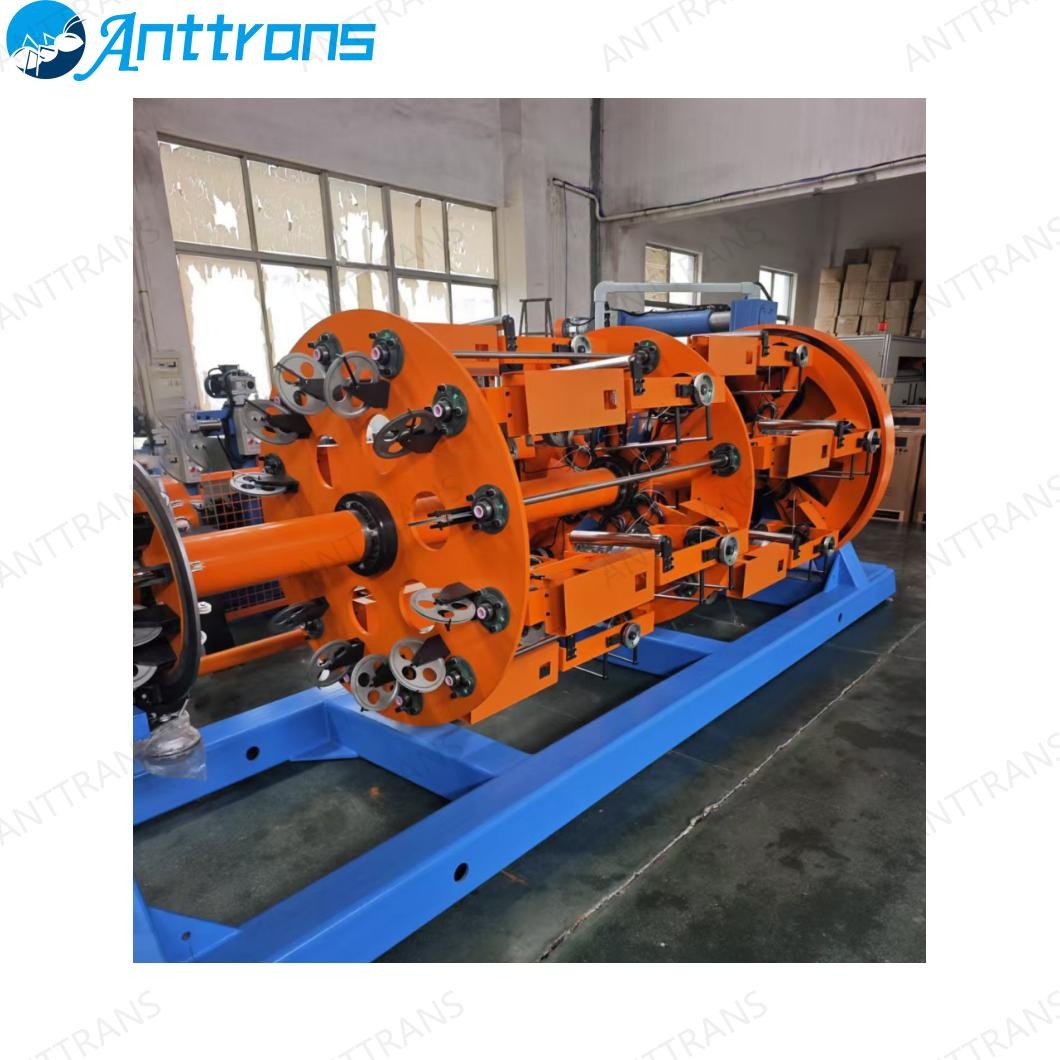

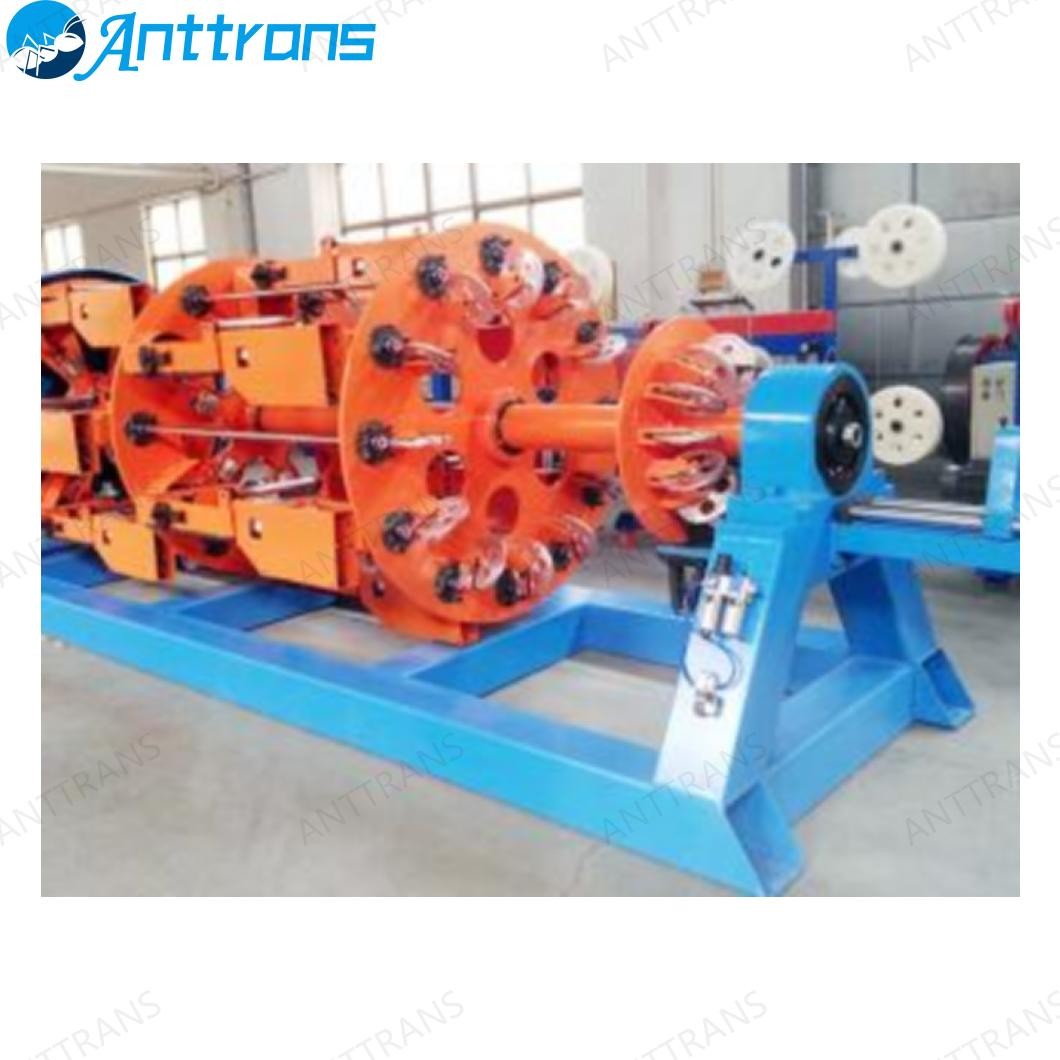

光纤主动放线笼绞机
- 产品编号 : AT61037
- 类别： 光纤设备
- 产品描述：
一.用途及特点:
该系列设备用于极细线的绞制，每个摇篮内的放线均有独立的电机进行驱动实现主动放线。
二.设备组成:

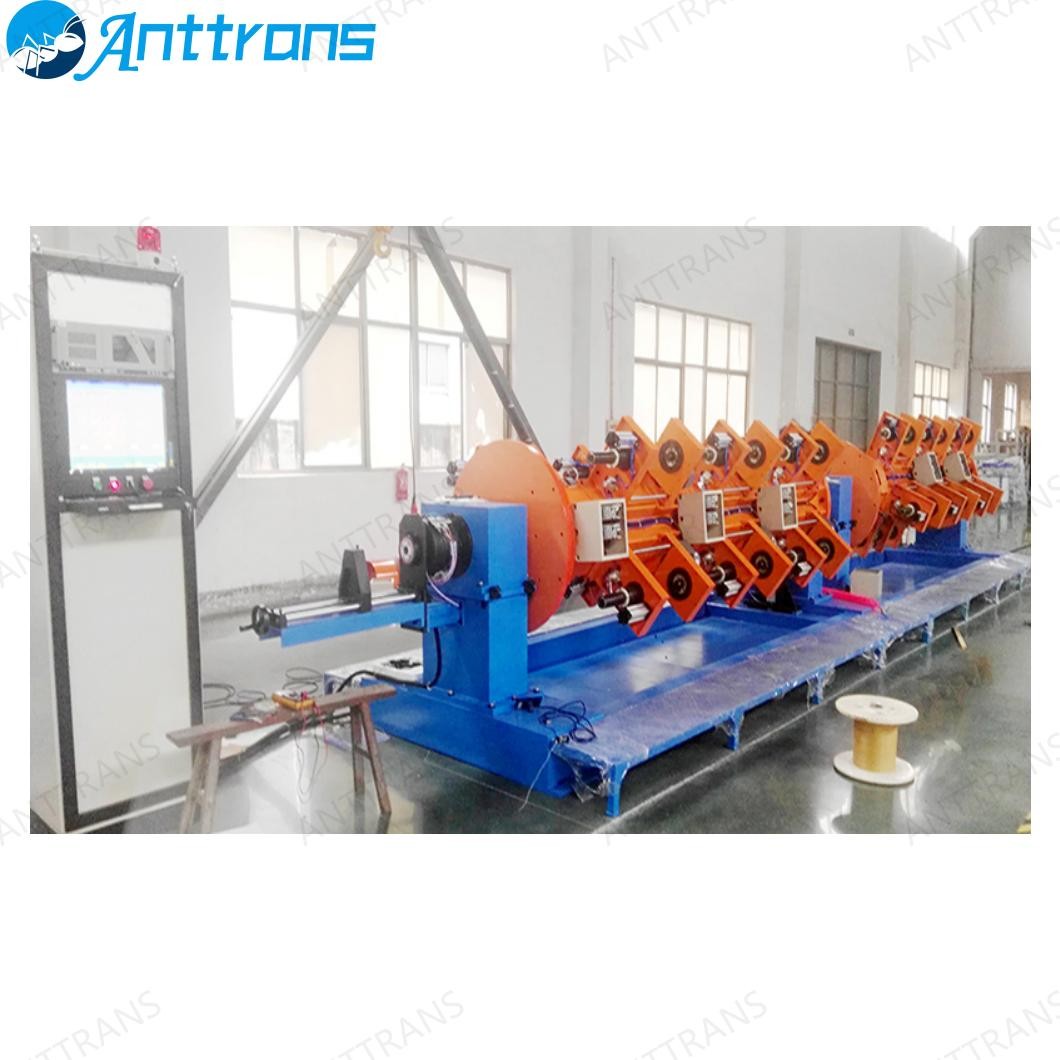

整条生产线由放线架、各段绞笼体、汇线模座、计米器、牵引装置、收排线架、传动系统、电控系统及安全防护系统等组成.
应用领域
电力电缆：制造钢芯铝绞线（如LGJ型）、大平方钢绞线，满足高压输电需求。
工业线材：生产铜绞线、钢丝绳，适用于建筑、冶金及工程机械领域。
通信电缆：绞合控制电缆（如BVVR型）和软电线（BVR型），支持19芯以内多股线束加工。
质量控制：结合铝合金导体制造工艺，优化线材电阻、伸长率及表面光洁度，保障电缆安全性与可靠性
|
1.单线直径 |
Ф0.3～Ф1.2mm |
|
2.绞合外径 |
≤Ф5mm |
|
3.绞笼上装盘 |
PN250(外径Ø250×盘宽190×内孔Ø125)mm |
|
4.绞笼转速 |
51～118r/min |
|
5.绞合节距 |
39～655mm |
|
6.牵引轮直径 |
Φ600mm |
|
7.牵引速度 |
3.74～33.74m/min |
|
8.主电机功率 |
15kW(交流变频控制) |
三.主要技术参数
