Polarcor 玻璃偏振器
- 产品编号 : AT-61157
- 类别： 光学透镜、反射镜、棱镜及相关设备
- 产品描述：Polarcor是一款高性能玻璃偏振器，具备卓越的光学性能、紧凑的尺寸以及无可比拟的耐用性，能够满足通信、航空航天与国防、医疗以及众多其他市场领域最严苛的要求。 Polarcor 偏振玻璃是偏振相关隔离器、光调制器、偏振测量系统、椭圆偏振仪、快门以及众多其他基于偏振技术设备中的关键光学元件。该产品在 600 纳米至 2300 纳米波长范围内具备高消光比和低插入损耗特性。其偏振机制（玻璃基体内细长

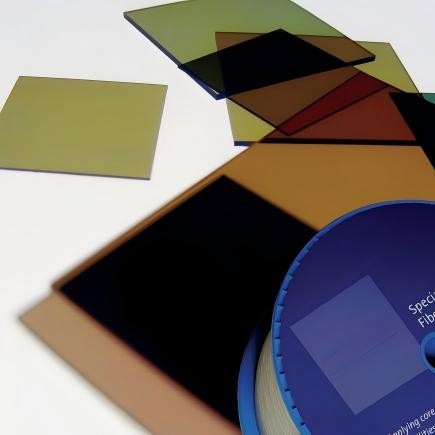

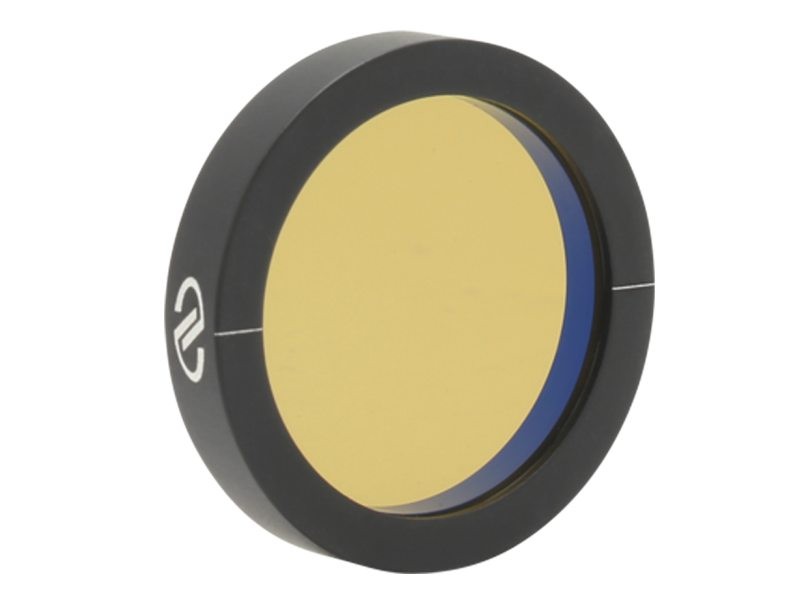

Polarcor 玻璃偏振器
Polarcor是一款高性能玻璃偏振器，具备卓越的光学性能、紧凑的尺寸以及无可比拟的耐用性，能够满足通信、航空航天与国防、医疗以及众多其他市场领域最严苛的要求。
Polarcor 偏振玻璃是偏振相关隔离器、光调制器、偏振测量系统、椭圆偏振仪、快门以及众多其他基于偏振技术设备中的关键光学元件。该产品在 600 纳米至 2300 纳米波长范围内具备高消光比和低插入损耗特性。其偏振机制（玻璃基体内细长银晶体的共振吸收效应）通过吸收非目标偏振光，确保杂散光被有效消除。由于采用固态玻璃材质，Polarcor 产品具有卓越的耐化学腐蚀、物理冲击和热损伤性能，同时保持优异的光学特性。
偏振器可用于：
· 创建或阻挡偏振光
· 减少眩光并抑制反射
· 增强图像对比度
· 调制能量
· 控制强度和颜色
· 提高信噪比
应用领域：
· 偏振相关光学隔离器
· 红外传感器
· 仪器滤光片
· 调制器
· 光纤偏振器
· 地磁异常探测器
· 各种光纤设备
可靠性
自 1984 年以来，Polarcor 一直服务于电信市场，已在数百万个光隔离器中使用，未报告任何失效。
Polarcor 典型性能指标
下表显示了 633 纳米至 2100 纳米标称波长的典型性能指标。
|
λ标称 (nm) |
633 |
800 |
900 |
1060 |
1310 |
1480 |
1550 |
2100 |
|
偏振带宽 (nm) |
630 - 700 |
740 - 860 |
840 - 960 |
960 - 1160 |
1275 - 1345 |
1460 - 1500 |
1510 - 1590 |
2000 - 2100 |
|
对比度消光比 (dB) |
> 10,000:1 > 40 |
> 10,000:1 > 40 |
> 10,000:1 > 40 |
> 10,000:1 > 40 |
> 100,000:1 > 50 |
> 100,000:1 > 50 |
> 100,000:1 > 50 |
> 10,000:1 > 40 |
|
透光率 (%) 插入损耗 (dB) 未镀抗反射膜 |
> 76.5 < 1.16 |
> 84.0 < .76 |
> 87.0 < 0.60 |
> 88.5 < 0.53 |
> 90.5 < 0.43 |
> 90.5 < 0.43 |
> 90.5 < 0.43 |
> 90.5 < 0.43 |
|
透光率 (%) 插入损耗 (dB) 双面抗反射膜 |
> 83.9 < 0.76 |
> 91.3 < 0.39 |
> 94.3 < 0.25 |
95.7 < 0.19 |
> 98.5 < 0.06 |
> 98.5 < 0.06 |
> 98.5 < 0.06 |
- - |
|
折射率 @ λ标称 |
1.5210 |
1.5161 |
1.5138 |
1.5123 |
1.5088 |
1.5061 |
1.5051 |
1.5020 |
|
每面反射率 (%) |
< 0.4 |
< 0.4 |
< 0.4 |
< 0.4 |
< 0.25 |
< 0.25 |
< 0.25 |
- |
|
厚度 (mm) |
0.50 |
0.50 |
0.50 |
0.50 |
0.50 & 0.20 |
0.50 & 0.20 |
0.50, 0.20 & 0.15 |
0.50 |
|
厚度公差 |
0.5 毫米厚度的产品为±0.05 毫米，0.2 毫米和 0.15 毫米厚度的产品为±0.03 毫米。 |
|||||||
* 此为见证样品在入射介质为空气、采用随机偏振光、入射角 0°±5°条件下测得的反射率数据。见证样品采用与 Polarco元件同步镀膜的 BK7 基底材料制成，用于光谱性能与耐久性测试。
|
波长带宽 (nm) |
Polarco 宽波带 |
|
|
偏振带宽 (nm) |
600 - 1100 |
1275 - 1635 |
|
对比度消光比 (dB) |
> 10,000:1 > 40 |
> 100,000:1 > 50 |
|
透光率 (%) 插入损耗 (dB) 未镀抗反射膜 |
> 60.0 < 2.20 |
- - |
|
透光率 (%) 插入损耗 (dB) 双面抗反射膜 |
> 66.0 < 1.8 |
> 98.5 < 0.06 |
|
折射率 @ λ标称 |
1.5218 – 1. 5107 |
1.5083 – 1.5034 |
|
每面反射率 (%) |
< 1.0 |
< 0.2 |
|
厚度 (mm) |
0.50 |
0.50 & 0.2 |
|
厚度公差 |
±0.05 mm for product with 0.5 mm thickness and ±0.03 mm for products with 0.2 mm and 0.15 mm thickness. |
|
Polarcor 超薄玻璃偏振片的典型关键规格
|
λ标称 (nm) |
1060 |
1310 |
1550 |
|
偏振带宽 (nm) |
960 - 1160 |
1275 - 1345 |
1510 - 1590 |
|
对比度消光比 (dB) |
> 200:1 > 23 |
> 200:1 > 23 |
> 200:1 > 23 |
|
|
