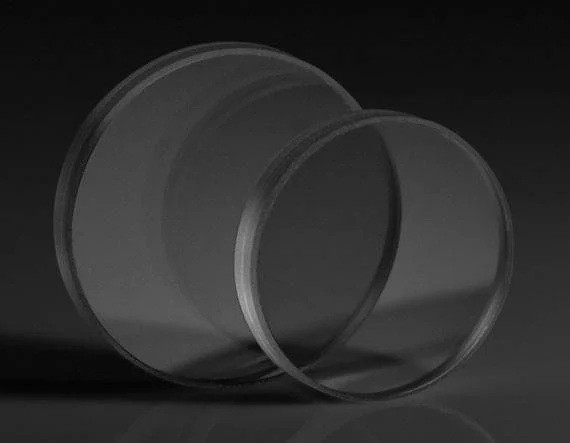

Polarcor 超薄玻璃偏振器
- 类别： 产品展示
- 产品描述：Polarcor超薄玻璃偏振器是一种厚度为 30 微米的玻璃偏振片，在电信网络各组件中管理偏振以及开发高性能、成本效益高的组件方面具有更强的多样化能力。Polarcor超薄玻璃偏振器的耐用性与标准 Polarcor玻璃偏振器产品相似。其独特性在于材料极薄，无需昂贵的微透镜即可实现低损耗的光纤对光纤及光纤对器件的耦合。
Polarcor 超薄玻璃偏振器
Polarcor超薄玻璃偏振器是一种厚度为 30 微米的玻璃偏振片，在电信网络各组件中管理偏振以及开发高性能、成本效益高的组件方面具有更强的多样化能力。Polarcor超薄玻璃偏振器的耐用性与标准 Polarcor玻璃偏振器产品相似。其独特性在于材料极薄，无需昂贵的微透镜即可实现低损耗的光纤对光纤及光纤对器件的耦合。
产品描述
Polarcor 超薄玻璃偏振器采用高度耐用的硼硅酸盐玻璃制成，内含沿同一轴线排列的拉长银晶体。自 1984 年起服务于电信市场，是电信网络分布式反馈激光器中偏振相关隔离器的首选偏振材料。在标准的 200 和 500 微米厚度产品中，偏振发生在每个表面 25 至 50 微米范围内；而在超薄玻璃偏振器产品中，偏振贯穿整个玻璃体。超薄玻璃偏振器作为线性偏振片可降低信噪比。
性能
|
超薄玻璃偏振器产品关键性能参数 |
|
|
厚度 |
30 微米+/- 10 微米 |
|
波长与带宽 |
1310 nm (1275-1345 nm) 1550 nm (1510-1590 nm) |
|
标准尺寸 |
1 mm x 2 mm |
|
消光比 |
> 23 dB |
|
折射率 (n) |
n @ 1310nm = 1.511, n @ 1550nm = 1.510 |
|
透射率 |
> 98%, 不包括表面反射损失 |
性能
• 低插入损耗
• 高消光比
• 大通光孔径（达边缘尺寸的 80%）
• 高透过率
• 单片玻璃偏振片
主要优势
低损耗光纤到光纤耦合
高性能
对准便捷
易于集成
设备小型化
应用
调制器
光纤偏振器
偏振净化
Polarcor 超薄玻璃偏振片的典型关键规格
|
λ标称 (nm) |
1060 |
1310 |
1550 |
|
偏振带宽 (nm) |
960 - 1160 |
1275 - 1345 |
1510 - 1590 |
|
对比度消光比 (dB) |
> 200:1 > 23 |
> 200:1 > 23 |
> 200:1 > 23 |
|
透光率 (%) 插入损耗 (dB) 未镀抗反射膜 |
> 88.5 < 0.53 |
> 88.5 < 0.53 |
> 88.5 < 0.53 |
|
厚度 (μm) |
30 ±10 |
30 ±10 |
30 ±10 |
