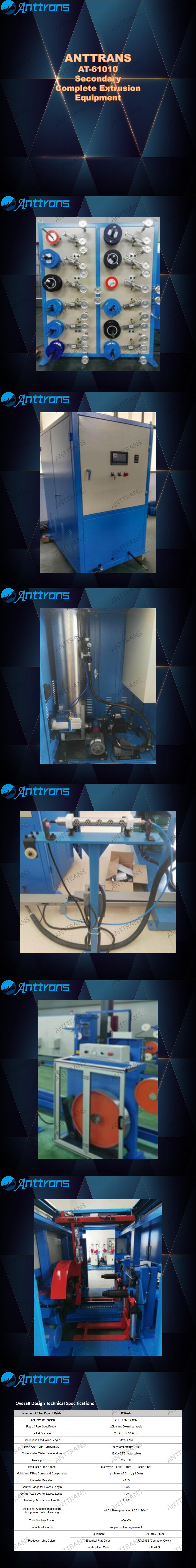

二次成套挤出设备
- 产品编号 : AT61010
- 类别： 光纤设备
- 产品描述：光纤二次被覆生产线，主要用于2到12芯、外径为Ф1.5至Ф3.0mm的光纤松套束管及光缆填充绳的挤出。
二次成套挤出设备
设备用途及特点：
光纤二次被覆生产线主要用于挤制2～12芯外径为Ф1.5～Ф3.0mm的光纤松套束管及光缆填充绳的挤出。挤出材料应适用于PBT、PP、PC及PE。挤出外形圆整、直径均匀、光滑。
本机具有以下特点：
1.生产线结构设计速度为600M/Min,生产速度：≥500m/min(Ф1.80mm，壁厚0.30mm,PBT束管)
2.机余长控制范围：0～3‰。
3.为提高产品的稳定性可靠性，本机冷水循环系统采用自动恒温控制，配置了制冷装置。
4.光纤填充系统中具有恒温控制装置，使填充量精确、稳定可靠。
5.生产上的关键电控元器件，均采用优质产品，质量可靠，维修方便。
6.挤出机采用65型，长径比为：30：1。
设计总体技术指标：
|
光纤放线盘数 |
12盘 |
|
|
光纤放线张力 |
0.4～1.5N±0.05N |
|
|
放线盘规格 |
25km和50km二种光纤盘具 |
|
|
套管直径 |
Φ1.5mm～Φ3.0mm |
|
|
连续生产长度 |
最大50KM |
|
|
热水箱水温 |
室温～80℃ |
|
|
制冷机出水温度 |
15℃～25℃（可调） |
|
|
收线张力 |
2.5～8N |
|
|
生产线速度 |
800m/min （φ1.70mmPBT束管） |
|
|
模具及填膏组件 |
φ1.8mm、φ2.3mm、φ3.0mm |
|
|
线径偏差 |
±0.03 |
|
|
余长控制范围 |
0～3‰ |
|
|
余长控制精度 |
±0.2‰ |
|
|
长度记米充差 |
≤0.2％ |
|
|
套塑后常温附加损耗 |
≤0.02dB/km(平均值为0.01 dB/km) |
|
|
整机功率 |
≈60KW |
|
|
生产方向 |
合同约定 |
|
|
生产线颜色 |
设备 |
RAL5015(蓝色) |
|
电气部分颜色 |
RAL7032（电脑色） |
|
|
旋转部分颜色 |
RAL2003 |
|
