两轴线轨数控机床
- 类别： 产品展示
- 产品描述：

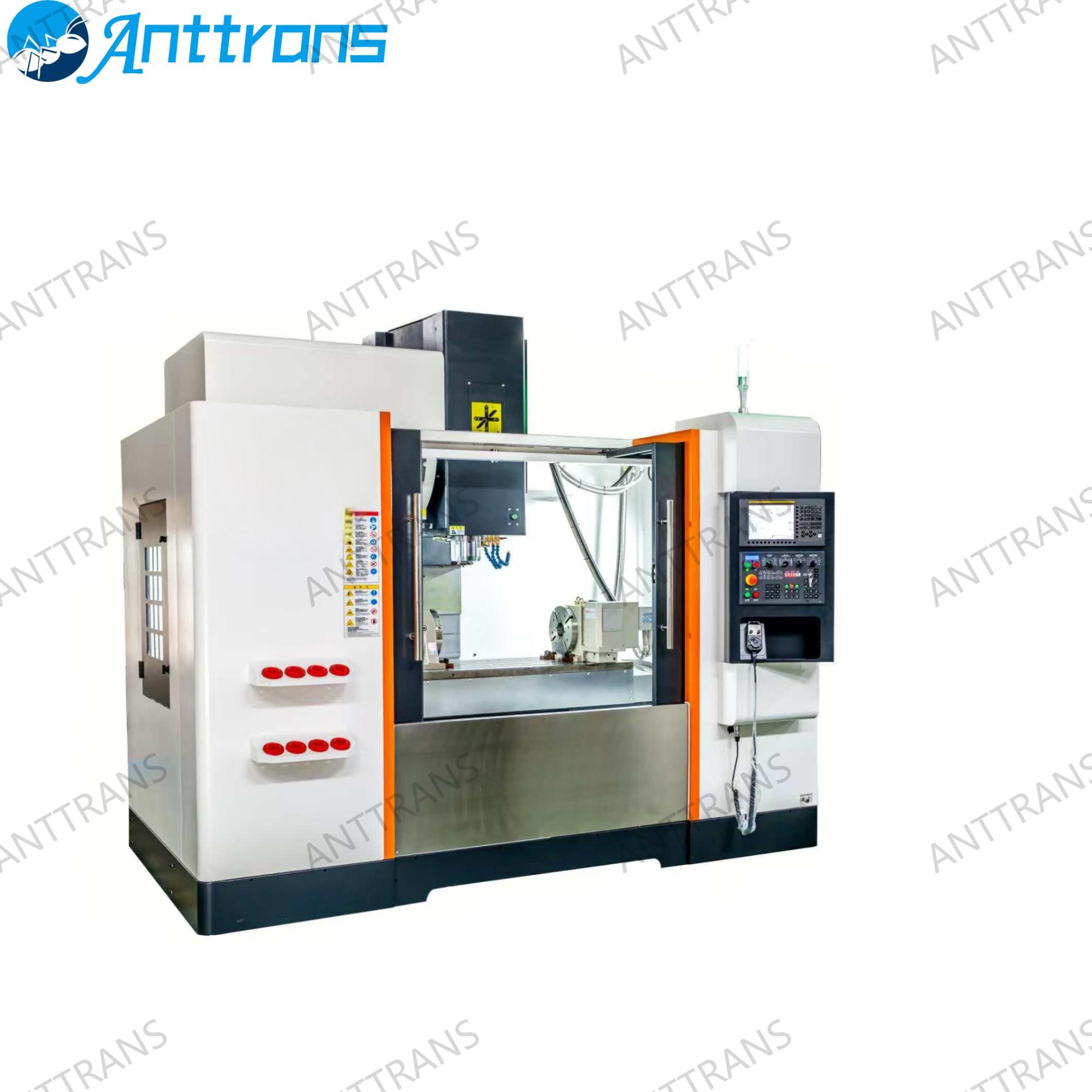

两轴线轨数控机床
一、产品介绍
1.导轨系统：采用两线一硬导轨，其中线轨宽度为45mm，这种设计结合了线轨的高速度、高精度和硬轨的高刚性特点，能够满足多种加工需求。
2.刀库配置：配备BT40刀柄，刀库容量为24把刀，可实现快速换刀，提高加工效率。
3.主轴转速：主轴转速可达12000rpm，适用于高速切削，能够提高加工表面质量和加工效率，可满足多种材料的加工要求。
4.数控系统：采用三菱M80系统，该系统具有稳定性高、功能强大、操作界面友好等特点，能够实现精确的控制和高效的加工。
5.行程参数：X轴行程为800mm，Y轴行程为550mm，Z轴行程为500mm，较大的行程范围可以满足较大尺寸工件的加工需求。
6.工作台尺寸：工作台尺寸为1000×500mm，能够承载一定重量的工件，适用于多种类型的零件加工。
7.占地面积及重量：占地面积为2700×2350×2470mm，重量为6500kg，设备整体结构较为紧凑，同时具有一定的稳定性。
二、产品参数
|
技术参数 |
YSL850 |
|
工作台长度尺寸mm |
1000×500 |
|
X轴加工距离mm |
800 |
|
Y轴加工距离mm |
500 |
|
Z轴加工距离mm |
500 |
|
工作台面至主轴端面mm |
110-610 |
|
主轴中心至立柱距离mm |
560 |
|
工作台承重Kg |
450 |
|
T型槽宽/间距mm |
5-18×90 |
|
转速范围r/min |
80000/12000 |
|
刀柄形式 |
BT40 |
|
快移速度m/min |
24/24/15 |
|
加工速度m/min |
10 |
|
XYZ轴滚珠丝杆规格mm |
4012 |
|
X轴线轨规格mm |
35 |
|
Y轴线轨规格mm |
45 |
|
主轴功率KW |
7.5 |
|
刀具容纳数 |
24把刀臂式 |
|
占地面积m |
2.7×2.4×2.7 |
|
重量kg |
5500 |
