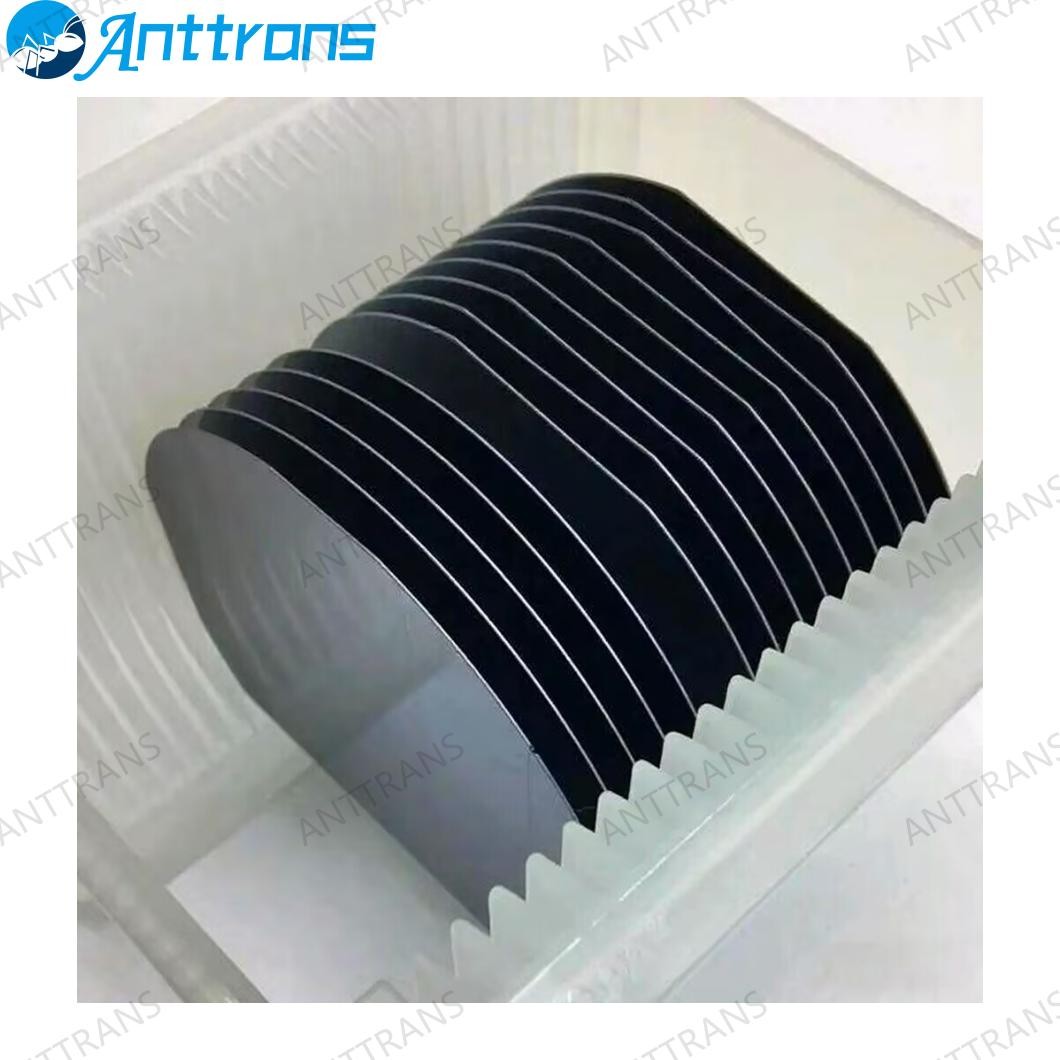

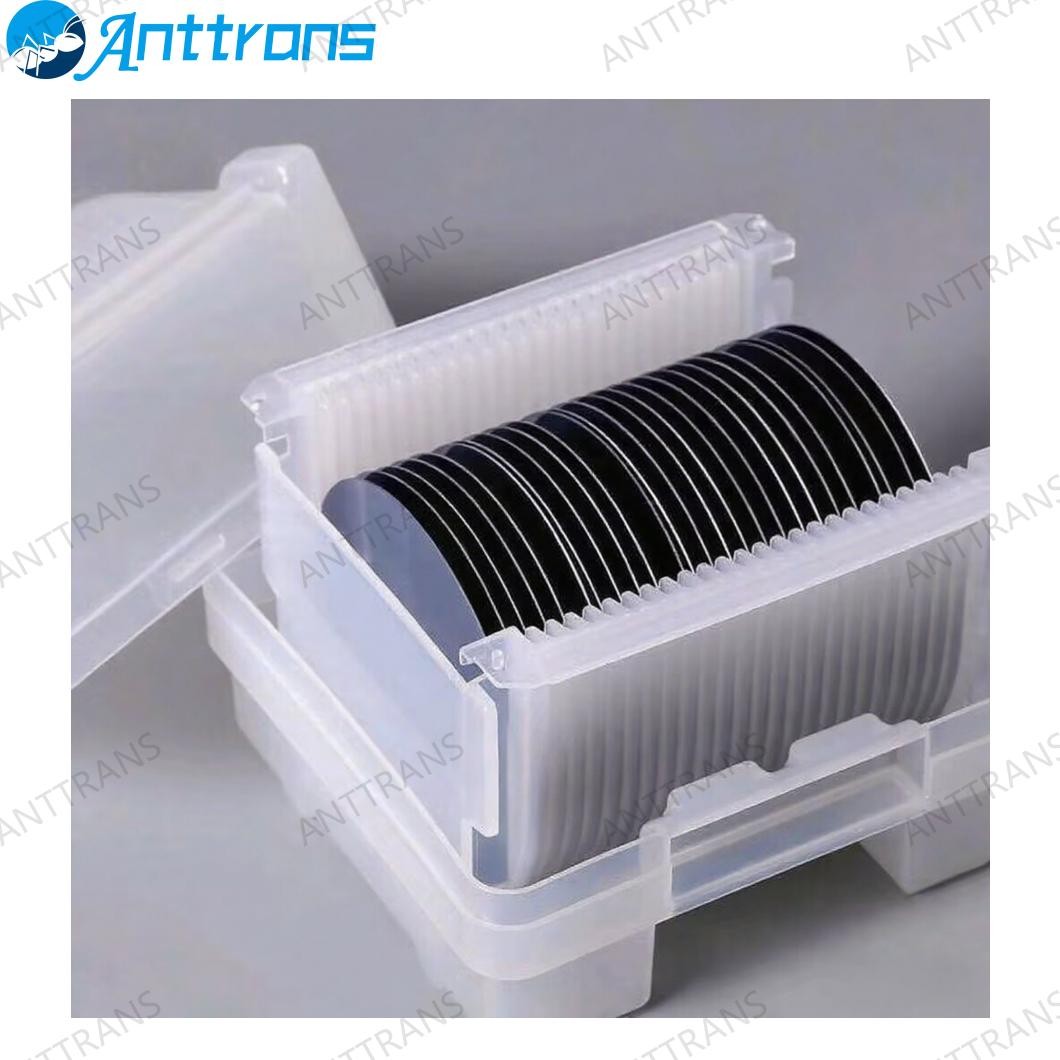

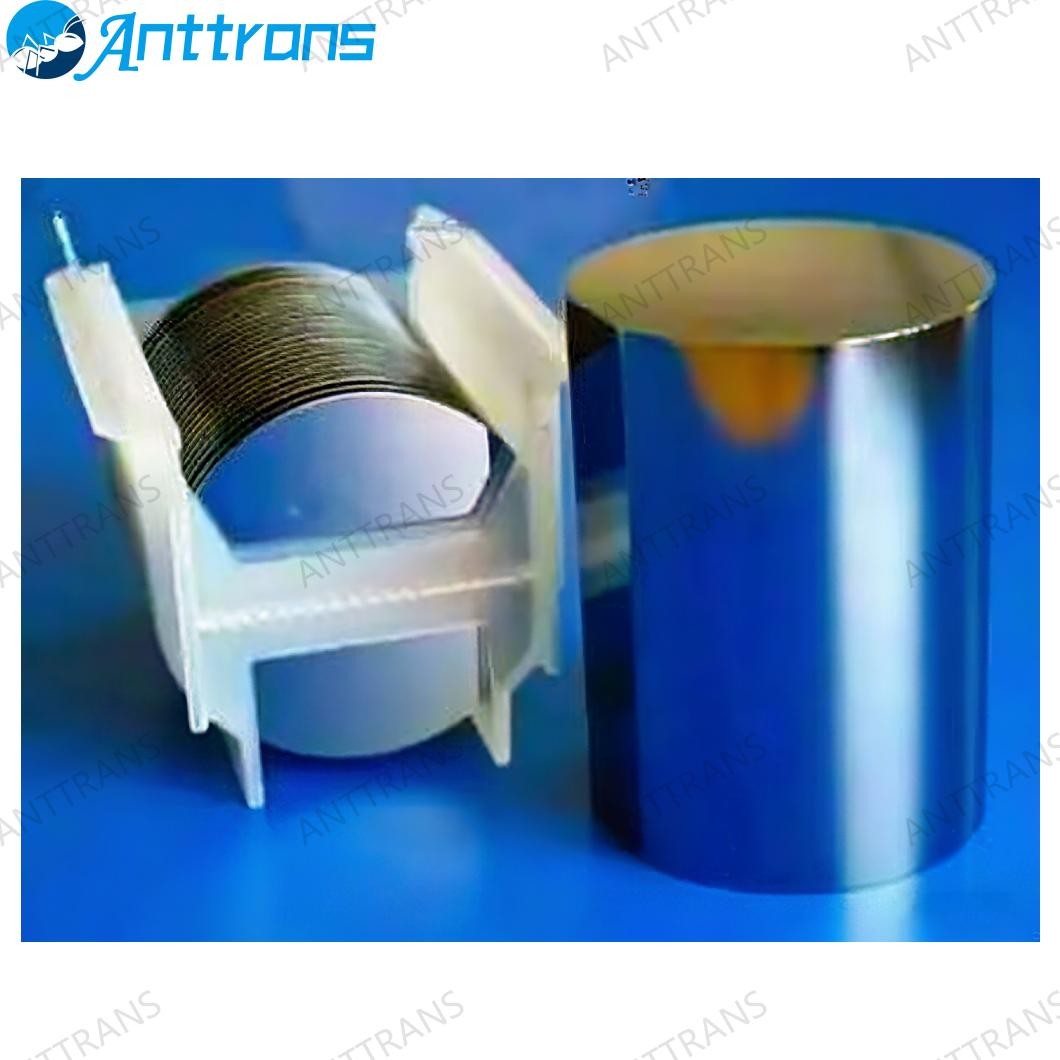

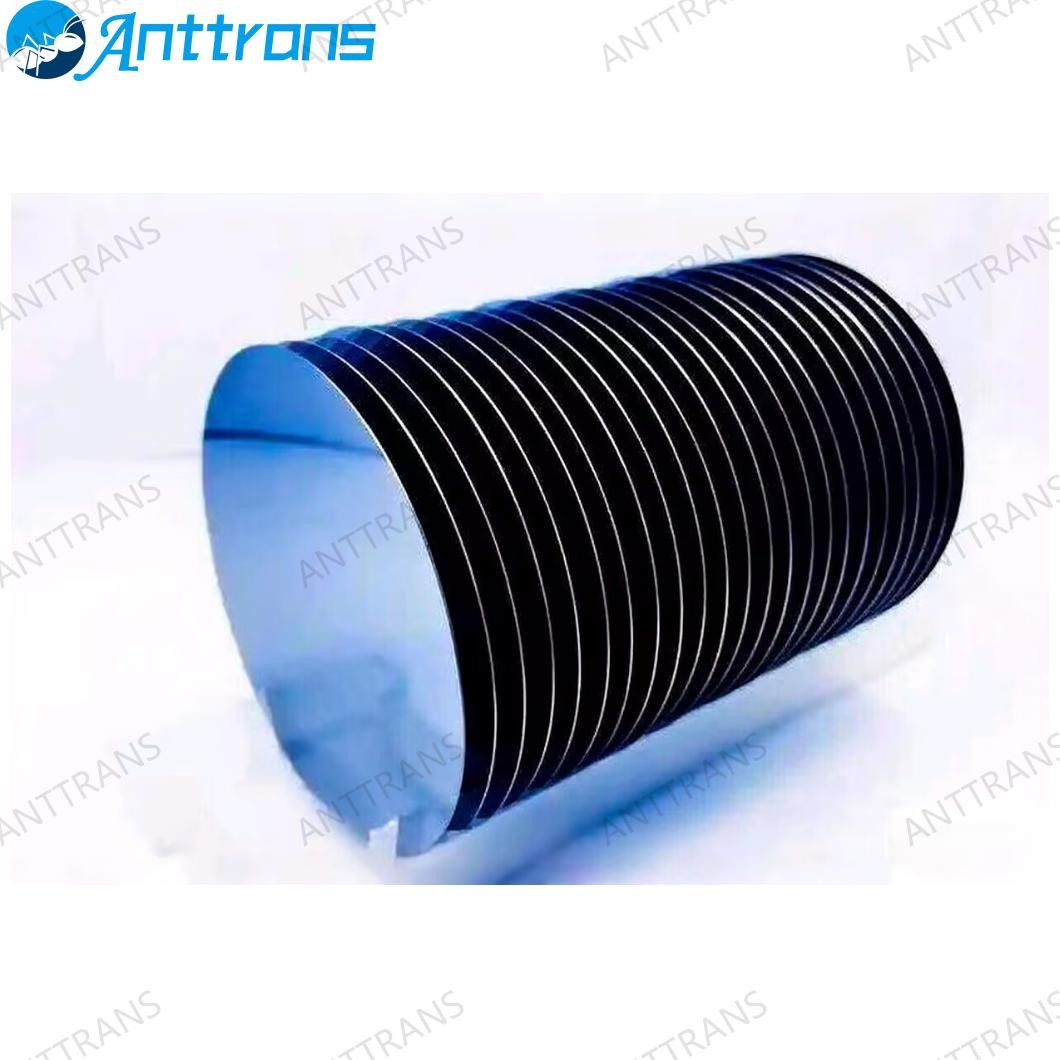

6英寸半导体硅晶圆

硅片是以高纯度硅为主要材料制成的薄片，是半导体器件和太阳能电池的核心基材。

一、基本特性

材料来源：硅在地壳中含量达25.8%，储量丰富且开采成本低，使其成为大规模应用（如太阳能电池）的理想选择。

纯度要求：半导体级硅需达到11个9（99.999999999%）的超高纯度，而光伏级硅纯度通常在6N至9N之间。

二、类型与用途

单晶硅片

由单晶硅棒切割而成，晶格结构完整，导电性和光电转换效率优异。

用于半导体芯片（如CPU）及高性能太阳能电池，可集成超4000万个晶体管。

形状为圆形（半导体用）或圆角方形（光伏用）。

多晶硅片

由无序排列的硅晶粒组成，成本低但效率较弱，多用于低端太阳能电池。

准方单晶硅片

通过铸锭法生产的方形硅片，兼具单晶性能与多晶成本优势，硅料利用率从50%提升至65%，显著降低太阳能电池成本。

三、制备工艺

半导体硅片需经过复杂流程：

单晶生长：直拉法（CZ法）或区熔法（FZ法）制成硅棒。

切片与研磨：多线切割成500-700微米厚度，倒角处理防止边缘应力。

表面处理：化学腐蚀（氢氟酸、硝酸混合液）去除损伤层，再经化学机械抛光（CMP）实现亚微米级平整度。

检测：几何尺寸、表面光洁度及电学性能检测，确保符合芯片制造要求。

四、应用领域

半导体：逻辑芯片、存储芯片等，12英寸硅片占主流（全球市场份额69.15%），直接影响芯片性能与良率。

光伏：太阳能电池片核心材料，单晶硅片转换效率达17%-25%，优于多晶硅片（15%以下）。

其他：航空航天、工业设备及农业传感器等。

五、核心优势

物理特性：硅的半导体特性稳定，适合高温、高频工作环境27。

经济性：资源丰富且可回收，大幅降低规模生产成本
