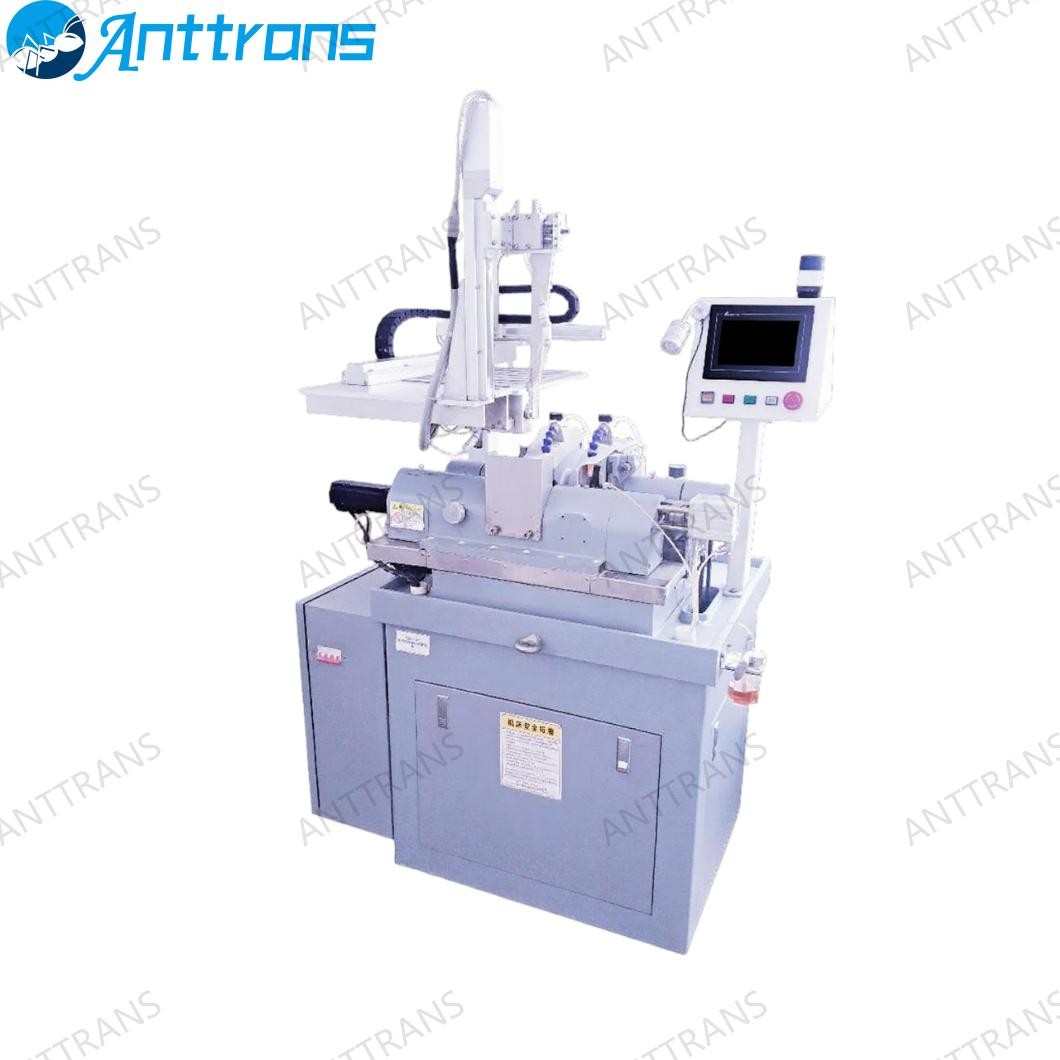

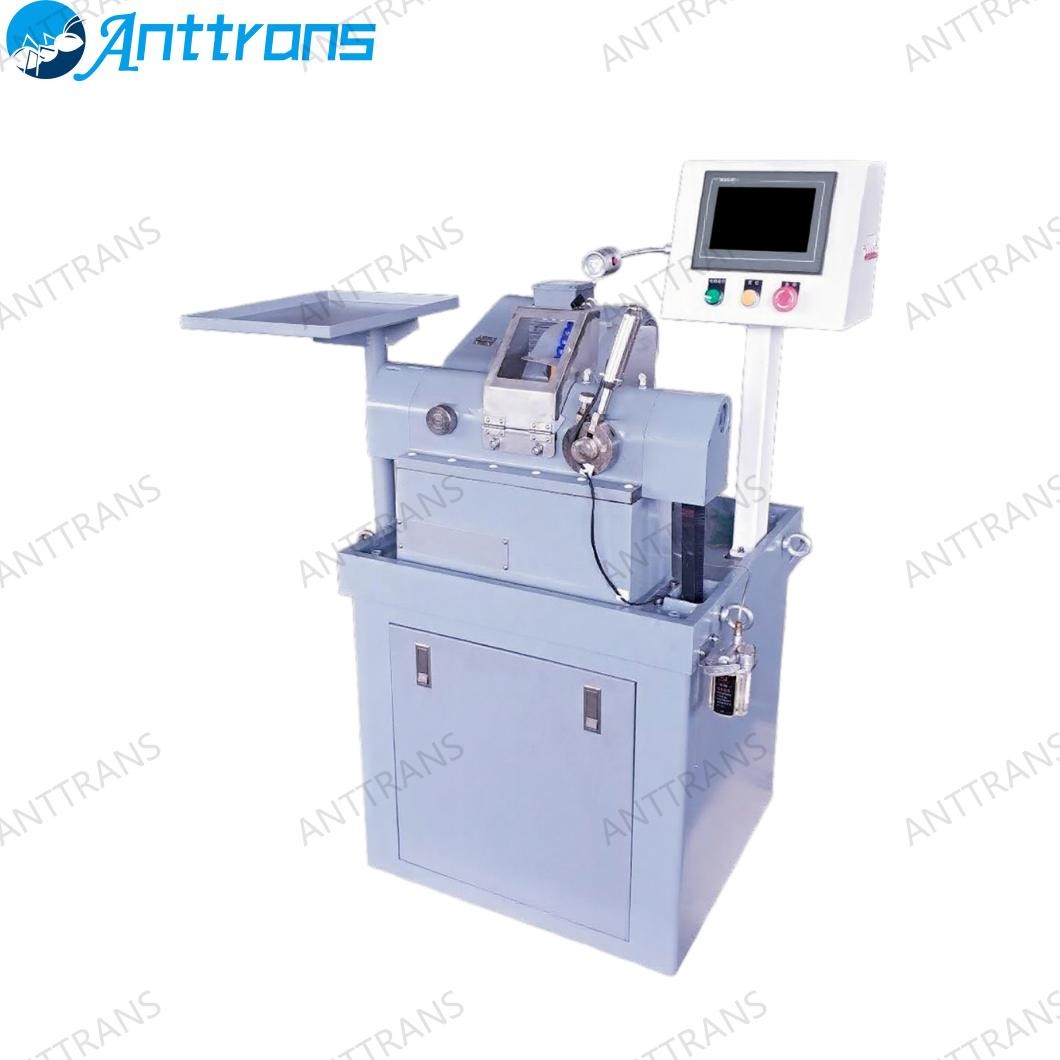

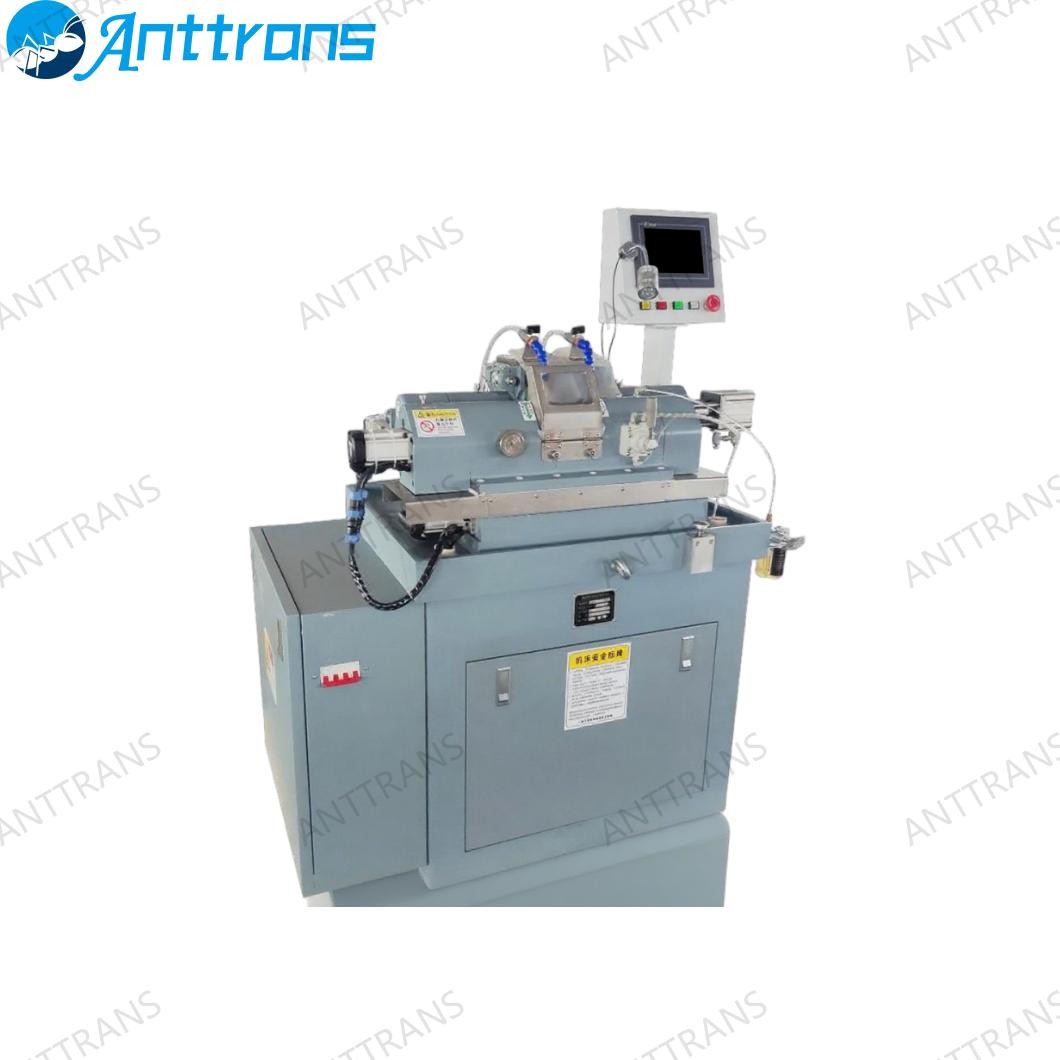

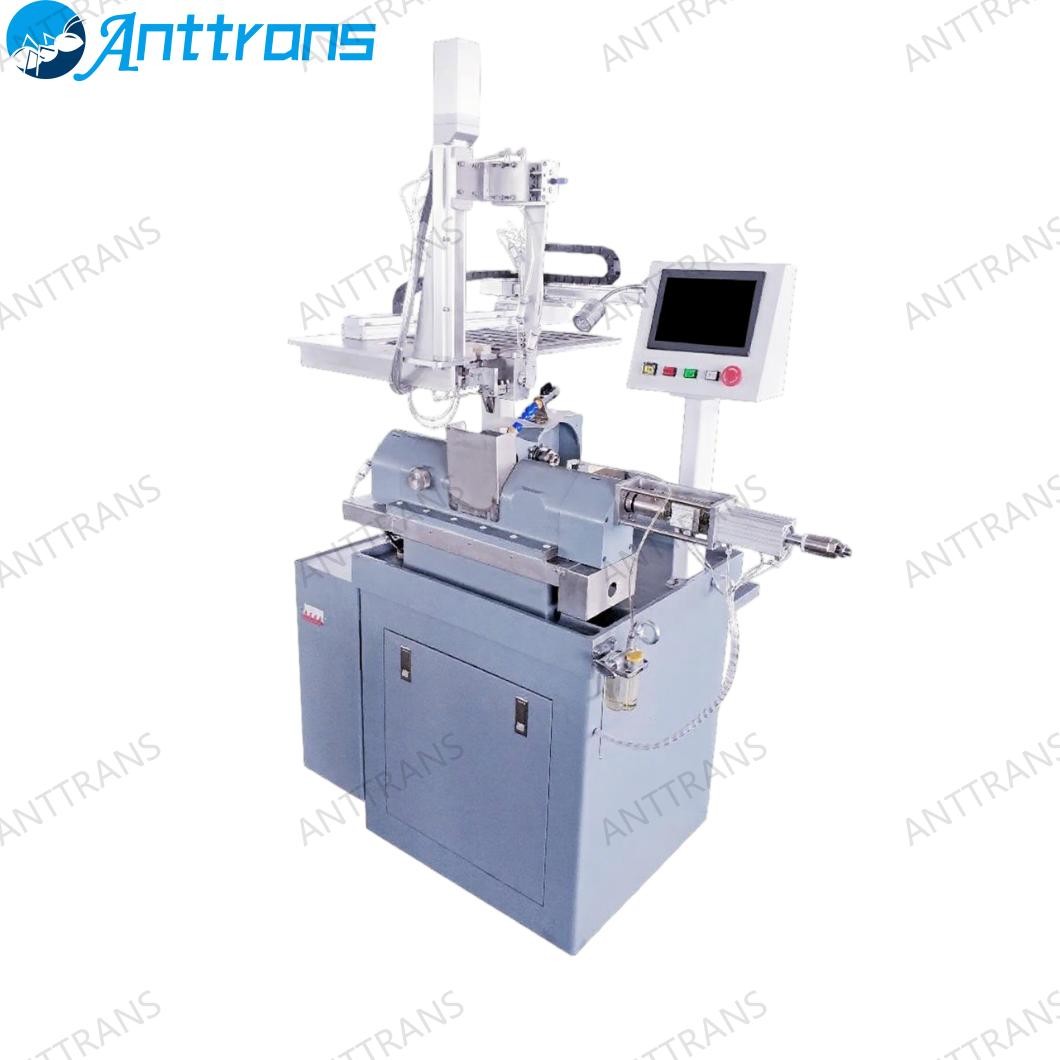

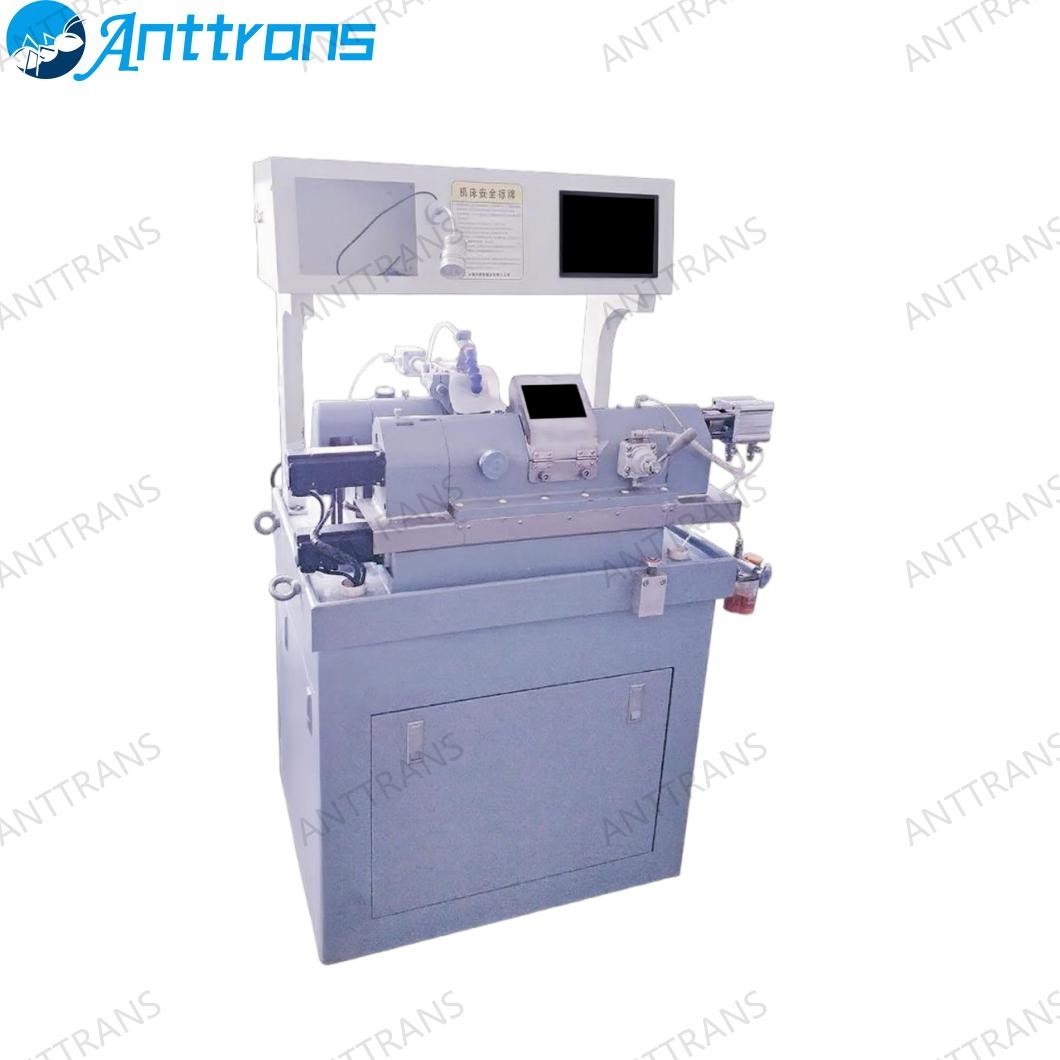

光学仿形机
- 产品编号 : AT-61059
- 类别： 产品展示
- 产品描述：
1概述：
本设备不仅可以对光学透镜磨边，还可以对有异形要求的光学产品进行仿
形加工，设备精度高，操作简单便捷。
2优势：
工件相对移动采用伺服+滑轨运动方式，倒角精度保持性好；
触摸屏控制，相关参数可全部数字化设定控制；
靠模仿形，可应对各类异形产品的磨边加工。
3行业应用
工业制造：航空航天发动机叶片、汽车覆盖件模具等高复杂度零件加工4
逆向工程：结合CAD/CAM技术实现文物复刻、精密零部件修复6
工艺升级：通过纳米级感光涂层提升加工表面粗糙度至Ra1.25微米
光学仿形机主要参数
项目
数据
备注
加工直径范围
Φ5-120mm
工件轴移动电机
400W
伺服驱动
夹具轴转速
磨削：0-200rpm，可自由设定
夹具轴旋转电机
8N·m
步进电机
砂轮轴旋转电机
750W
砂轮轴转速
3500rpm
可选
金刚石砂轮规格
Φ160-180mm
（厚8-30mm）
设备尺寸
1.3×1.0×1.6m
