光纤设备,光缆护套生产线
- 产品编号 : AT61034
- 类别： 光纤设备
- 产品描述：

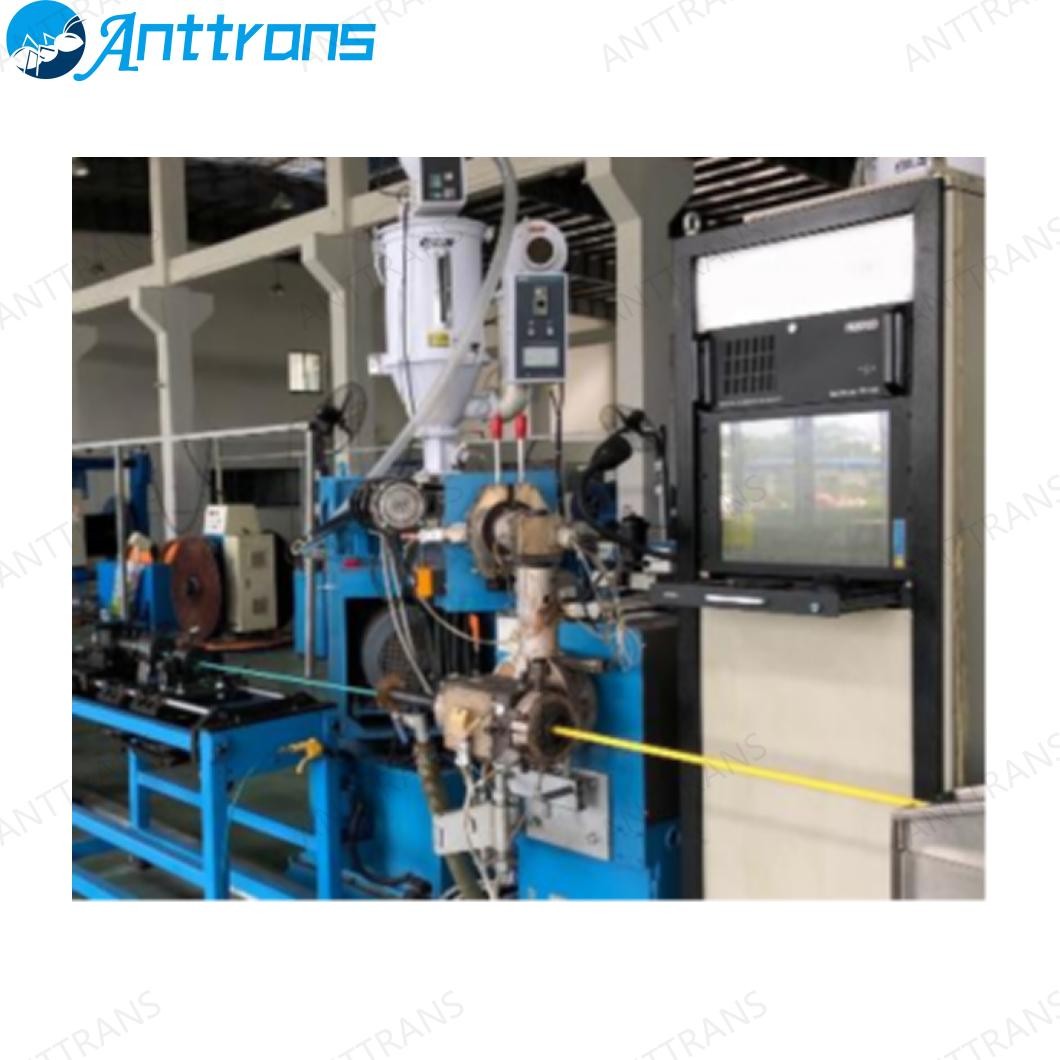

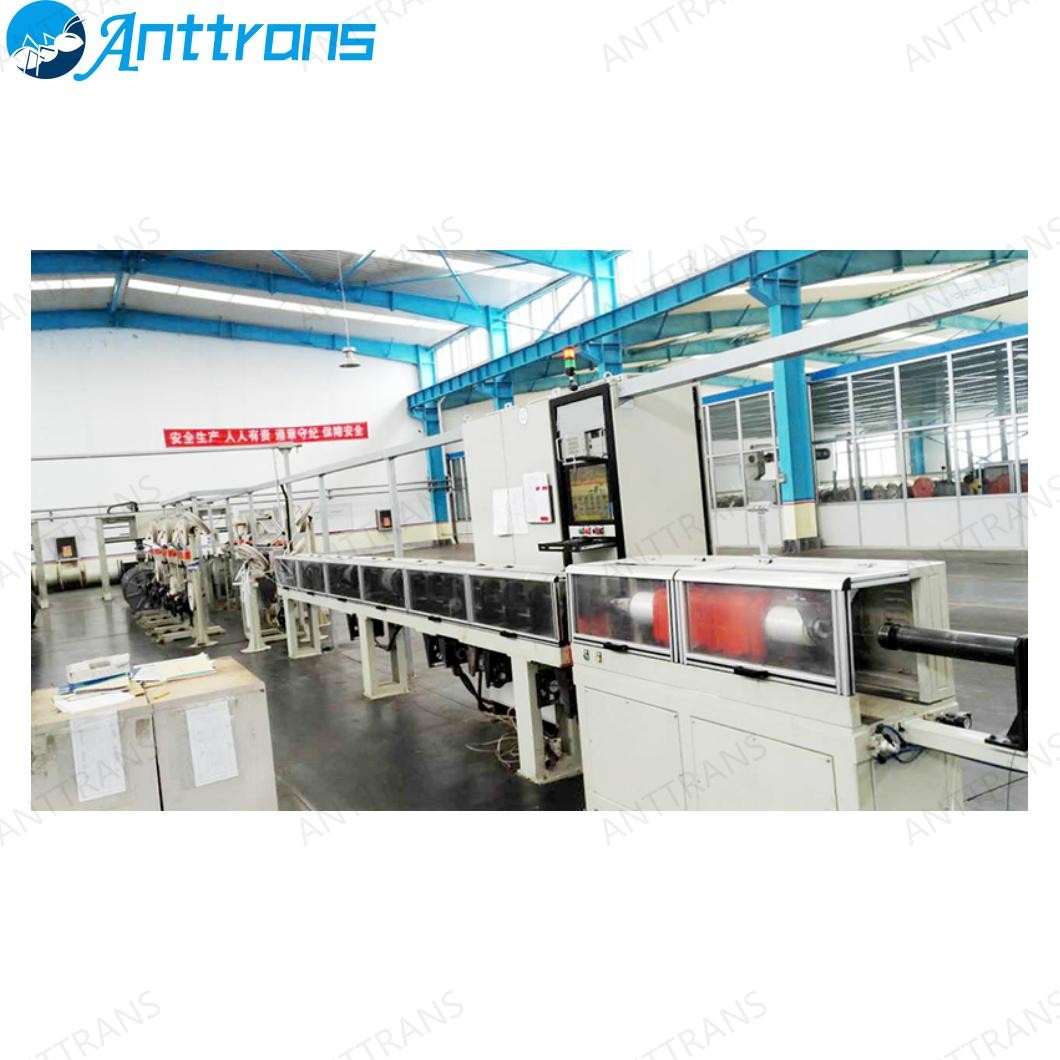

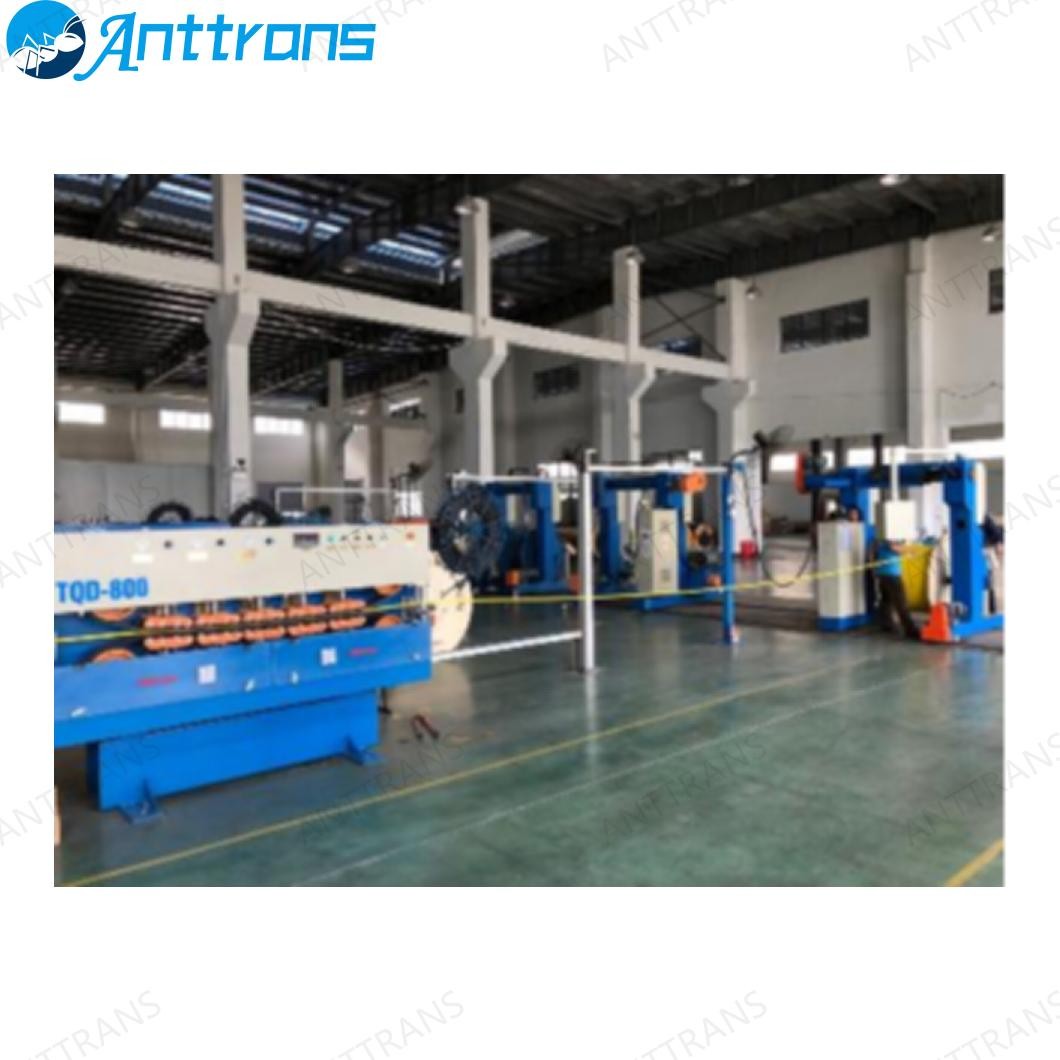

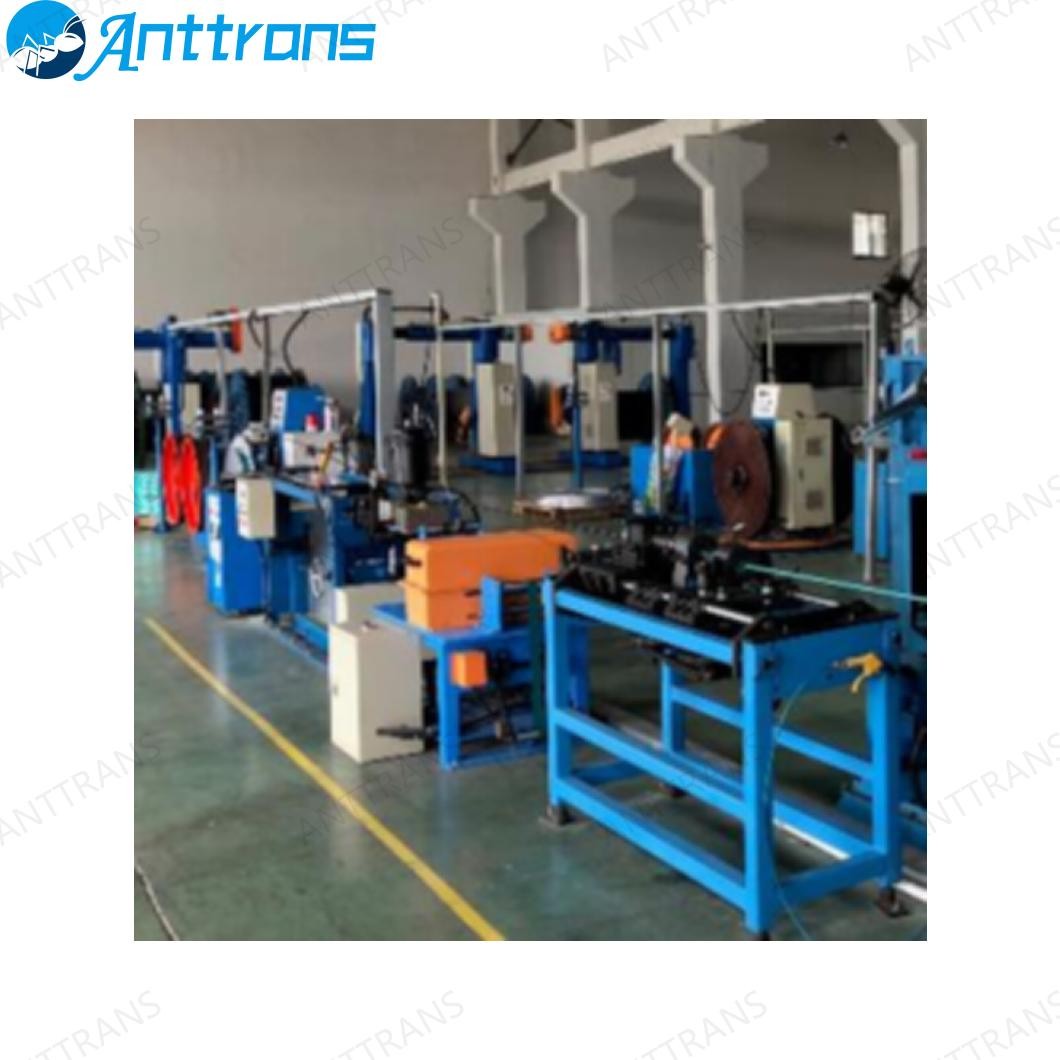

QYSJ90X25型光缆护套生产线
设备适用范围：
1、光缆内护套:包括聚乙烯内护套及铝塑复合带加聚乙烯内护套
2、光缆外护套:包括聚乙烯外护套、铝塑复合带加聚乙烯综合外护套、钢塑
复台带加聚乙烯综合外护套
3、挤出材料造用于LDPE、WFE、HDPE等
设备主要技术参数：
|
缆芯外径 |
Φ2.5--Φ25mm |
|
挤出护套外径 |
Φ4.5-Φ30mm士0.2 |
|
生产速度 |
≥80m/min(直径12mm以下) |
|
设备中心高 |
1000mm |
|
主机挤出量 |
260KG/H(PE) |
|
挤出机主电机 |
90kwz4直流电机 |
|
电源 |
380V士10%，50Hz 三相四线交流电源 |
|
工作环境 |
-5℃-+40℃，相对湿度40%-90% |
设备组成：
|
PN1600地轨龙门主动放线架 |
1套 |
|
放线张力控刺器 |
1套 |
|
旋转式双盘钢铝带放线架 |
1套 |
|
钢(铝)带点焊机 |
1台 |
|
钢(铝)带储带装置 |
1套 |
|
钢(铝)带轧纹装置 |
1套 |
|
缆芯油膏填充装置 |
1套 |
|
钢(铝)带纵包成型装置 |
1套 |
|
Φ90/25挤出机及上料烘干 |
1套 |
|
十字机头 |
1套 |
|
4m移动水槽及水箱 |
1套 |
|
12米双冷却水槽 |
1套 |
|
吹干器 |
1套 |
|
单向测径仪 |
1套 |
|
色带印字计米 |
1台 |
|
800KG履带牵引机 |
1套 |
|
FN1600收排线架 |
1套 |
|
电控系统 |
1套 |
