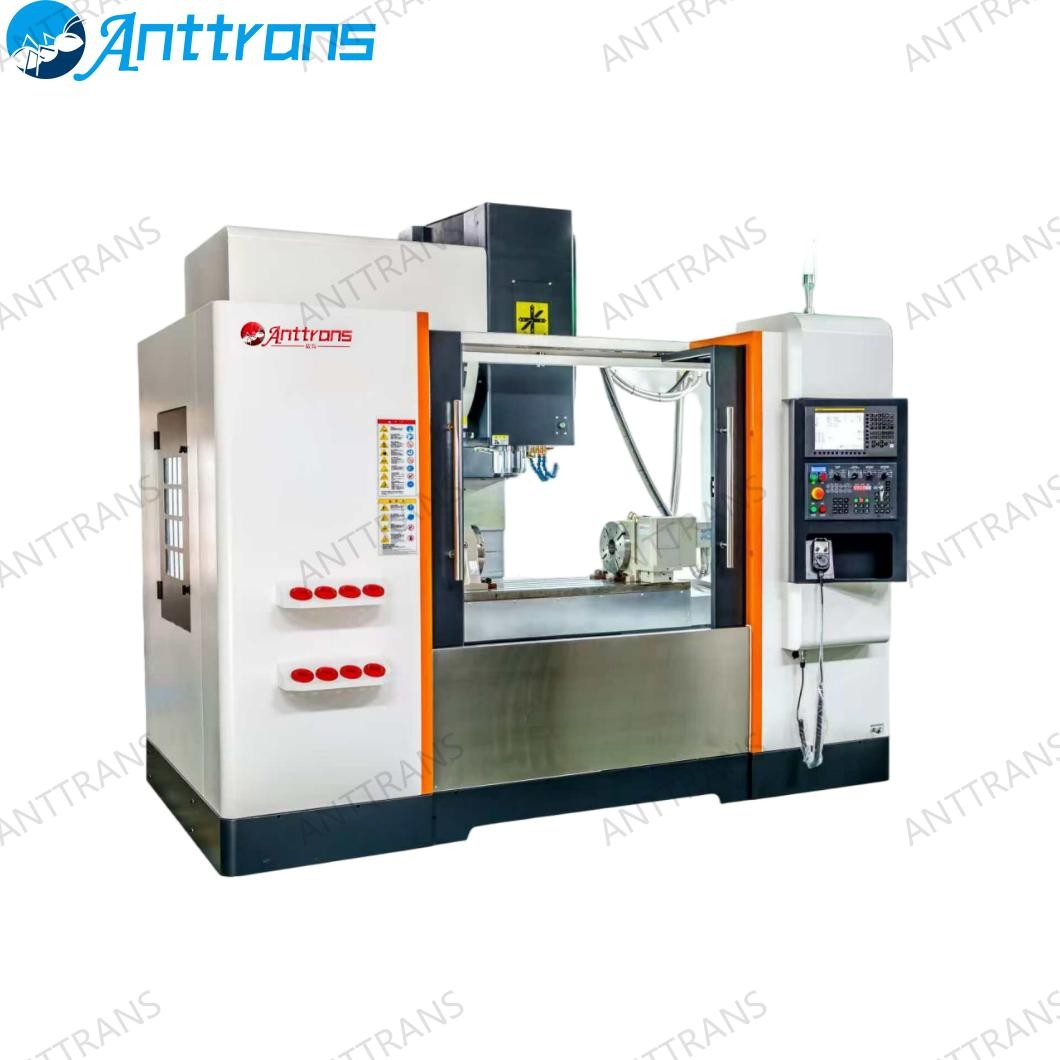

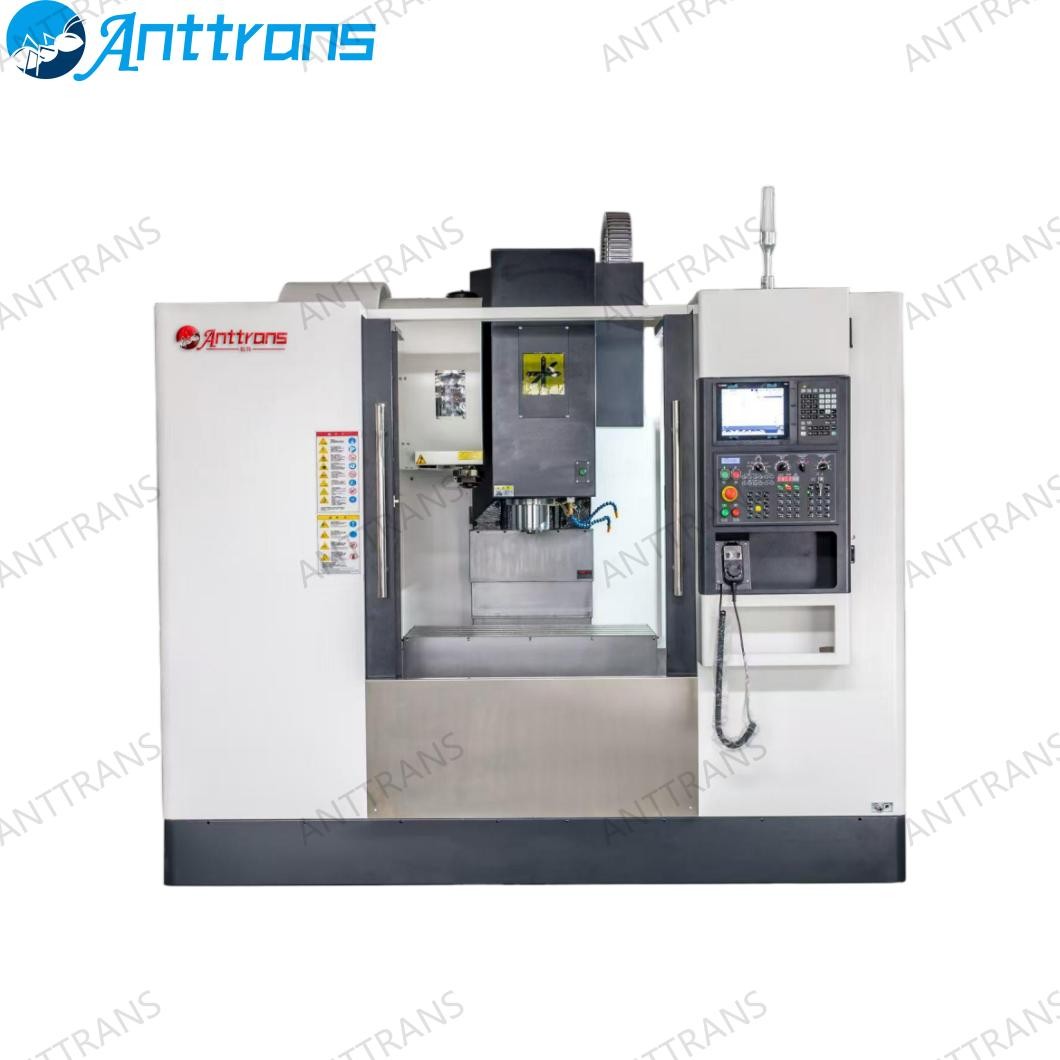

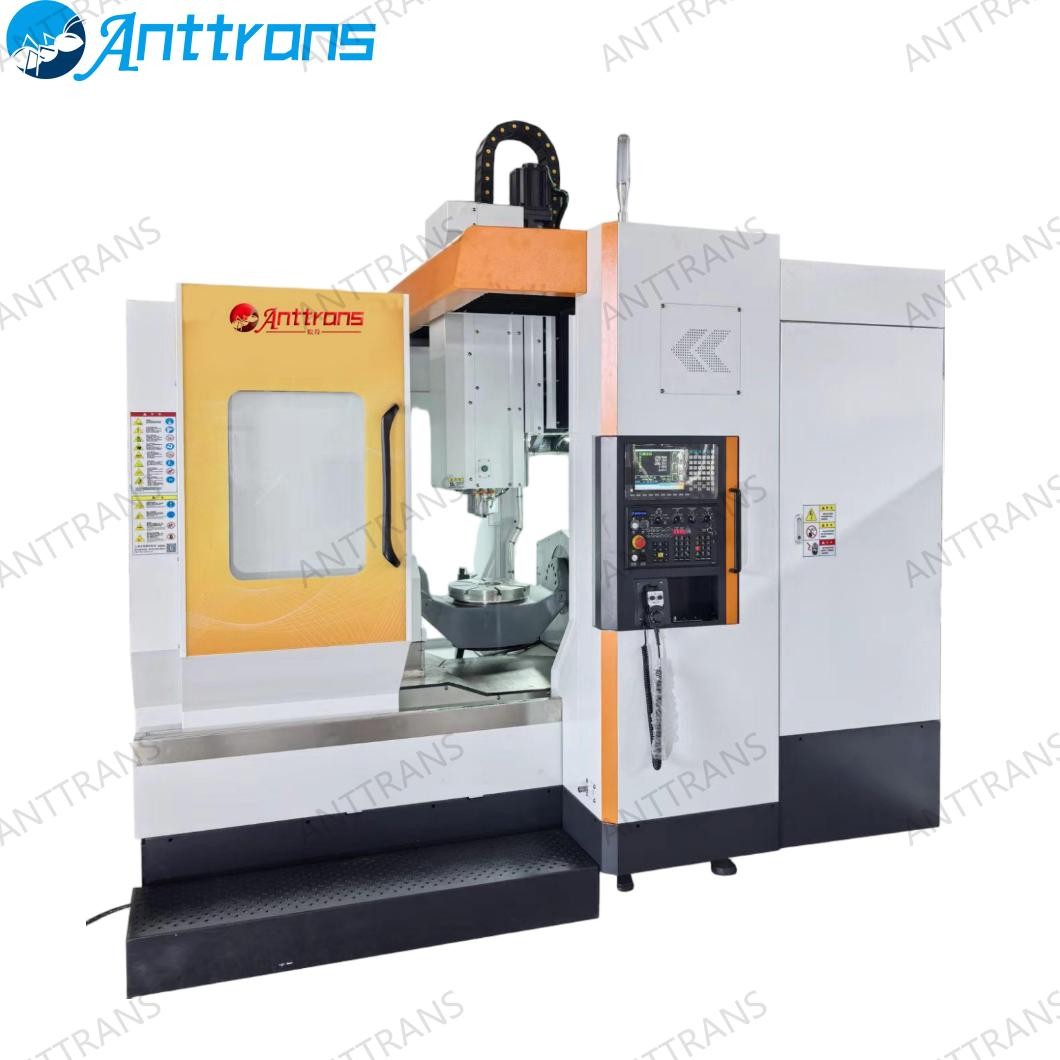

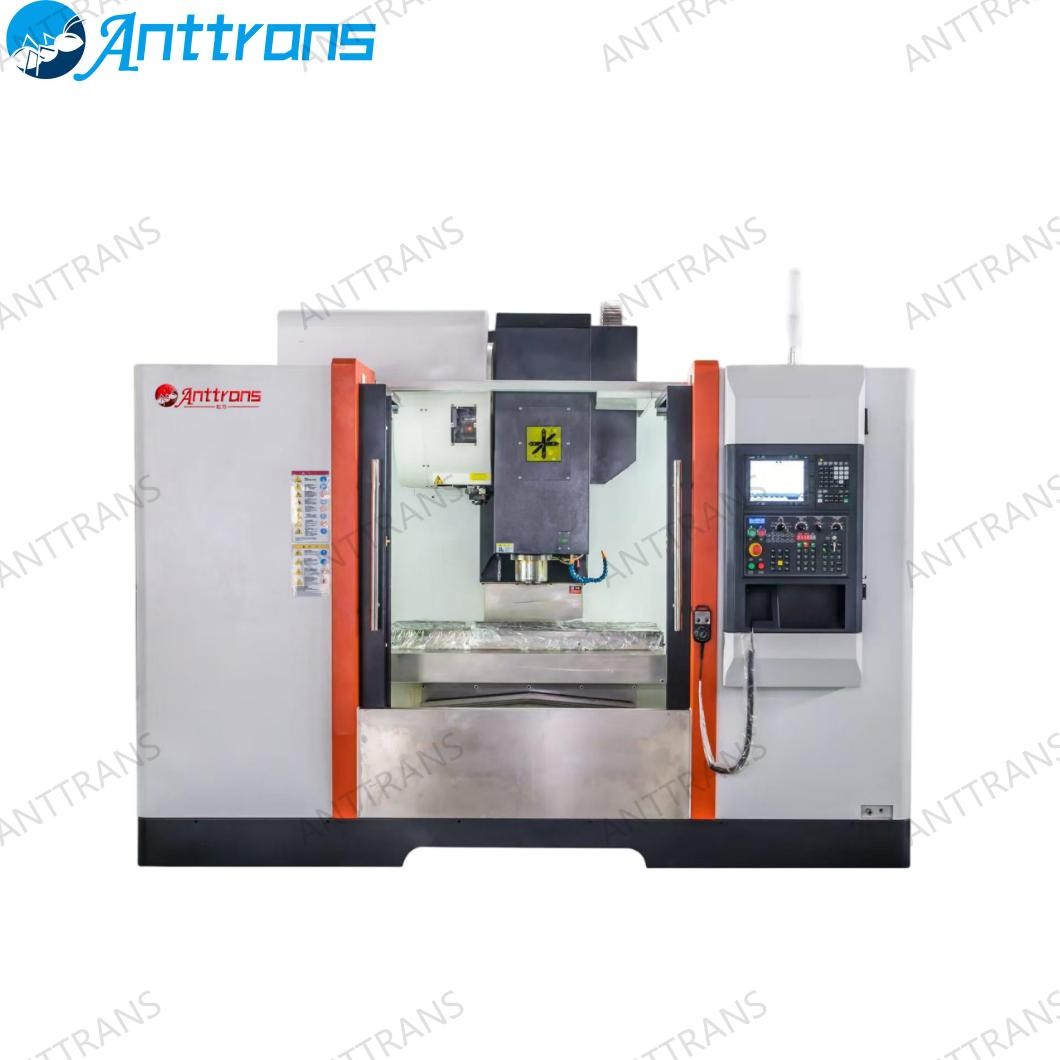

五轴数控机床
- 类别： 光学透镜、反射镜、棱镜及相关设备
- 产品描述：
数控机床
设备介绍
数控机床是采用数字化信号控制的自动化机床，通过预编程指令驱动机床运动，实现精密零件加工。其核心由计算机数控装置、伺服驱动系统和机床本体组成，是现代制造业的核心装备。
设备特点
FEM 优化设计，宽床身、宽立柱结构，铸件均用优质米汉纳树脂砂精密铸造， 多次人工时效处理，吸震，性强，整机刚性优良；
使用高精度直线导轨，摩擦系数小，反应灵敏，定位精度高；
伺服电机直接驱动进给，惯量小，扭矩大，动态性能好；
进给系统采用直联式精密滚珠丝杆传动，以激光干涉仪进行自动间隙补偿；
XYZ 快速移动速度可达48m/min;
长鞍座设计，工作台全行程支撑，负荷重力强。整机刚性优良；配以精密珠丝 杆，两端支撑采用丝杆专用角接触球轴承，进给精准，负载力强。
高速低扭矩切削，刀具磨损量小，主轴轴承受力小，机器寿命长；
采用台湾知名品牌夹臂式换刀装置，刀库驱动采用伺服电机；
与机床主体分离的冷却液箱(泵),便于冷却液的更换；
集中润滑系统采用间歇式电动供油系统，周期定量对各润滑点供油；
全封闭电柜，辅以气流循环设计，防尘通风冷区效果良好；
全封闭外防护钣金，外形美观大方。
产品参数
|
规格 |
技术参数 |
单位 |
数值 |
|
行程 |
X轴加工距离 |
mm |
800 |
|
Y轴加工距离 |
mm |
500 |
|
|
Z轴加工距离 |
mm |
500 |
|
|
工台表面至主轴端面 |
mm |
120~620 |
|
|
工作台 |
工作台尺寸 |
mm |
1000×500 |
|
最大承载重量 |
kg |
500 |
|
|
T型槽宽/间距 |
mm |
5*18/100 |
|
|
主轴 |
主轴转速范围 |
rpm |
1000/12000 |
|
主轴变速 |
|
无级调速 |
|
|
快速进给 |
X,Y轴快速移动 |
mm/min |
48000 |
|
Z轴快速移用 |
mm/min |
48000 |
|
|
进给速度 |
X,Y切削进给速度 |
mm/min |
10000 |
|
X、YZ轴滚珠丝杆规格 |
mm |
4016 |
|
|
XYZ轴滚珠丝杆直径 |
mm |
4016 |
|
|
X,Z轴台湾线规规格 |
mm |
35滚柱线轨 |
|
|
Y,轴台湾线规规格 |
mm |
35滚柱线轨 |
|
|
精度 |
重复定位精度 |
mm |
±0.005/300 |
|
定位精度 |
mm |
±0.003/300 |
|
|
电机 |
主轴电机 |
kw |
D75 |
|
进给轴电机 |
kw |
HF204/HF303B |
|
|
机械臂刀库 |
刀柄型式 |
|
BT40 |
|
刀具容纳数 |
把 |
24 |
|
|
机床尺寸 |
占地面积 |
mm |
2700*2350*2470 |
|
重量 |
T |
5.2 |
|
|
机床动力 |
压缩空气压力 |
Mp |
0.5~0.8 |
