数控机床
- 产品编号 : AT61020
- 类别： 产品展示
- 产品描述：

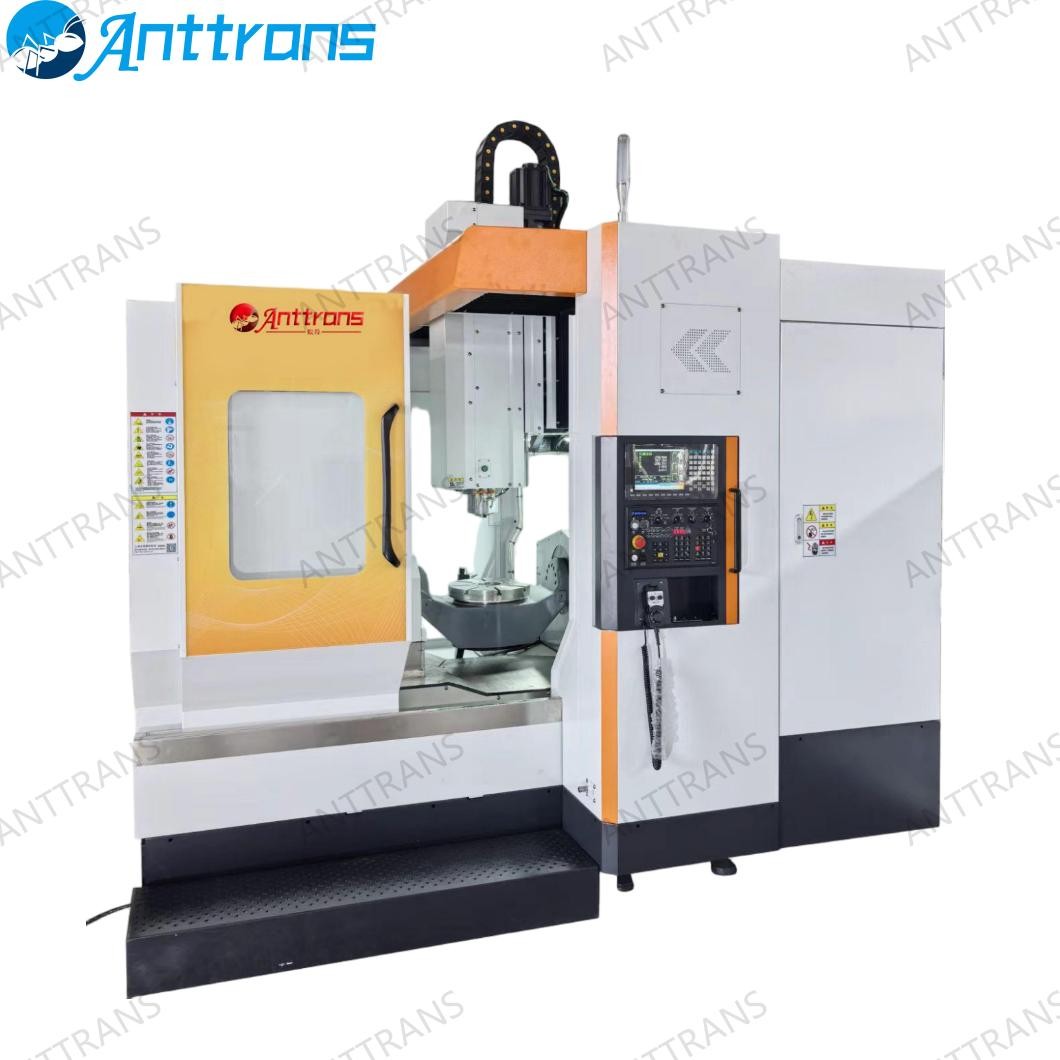

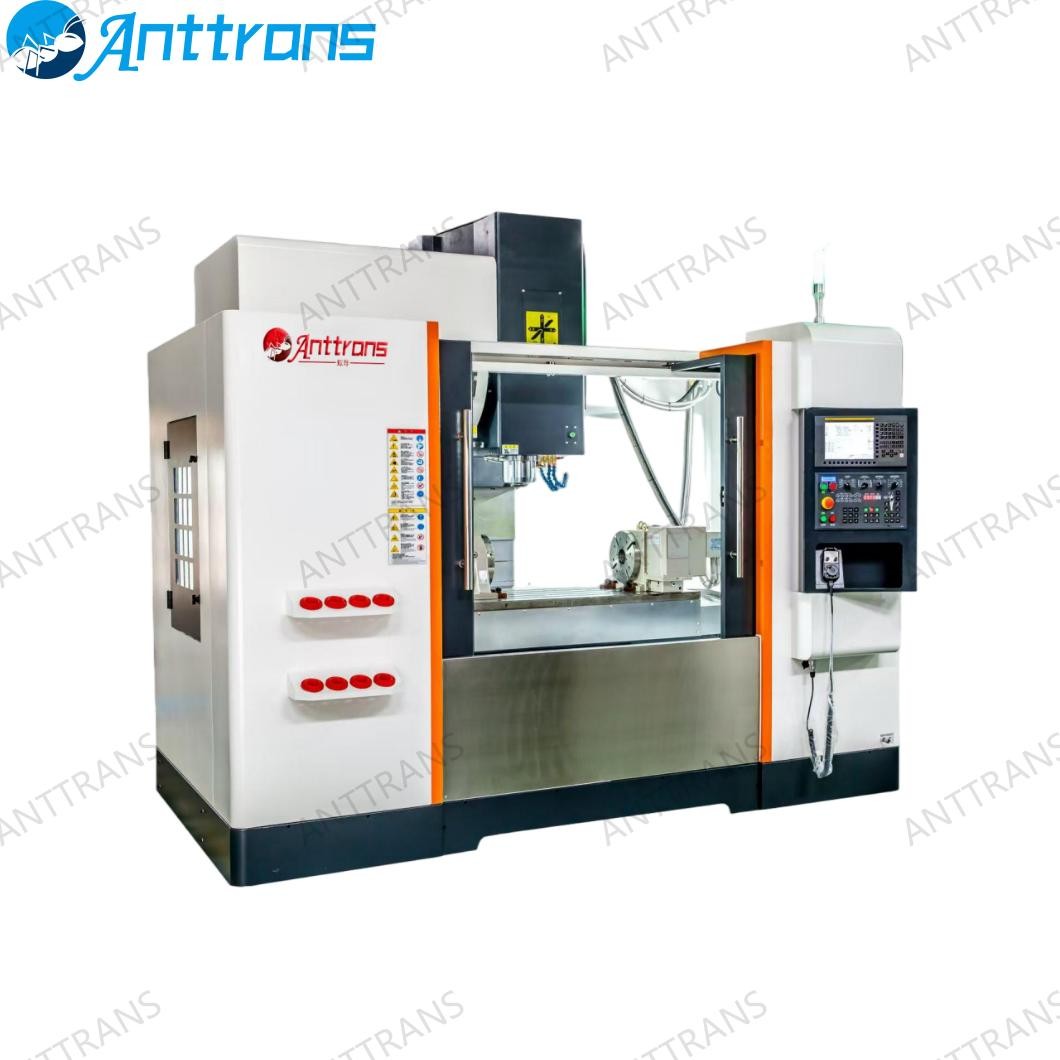

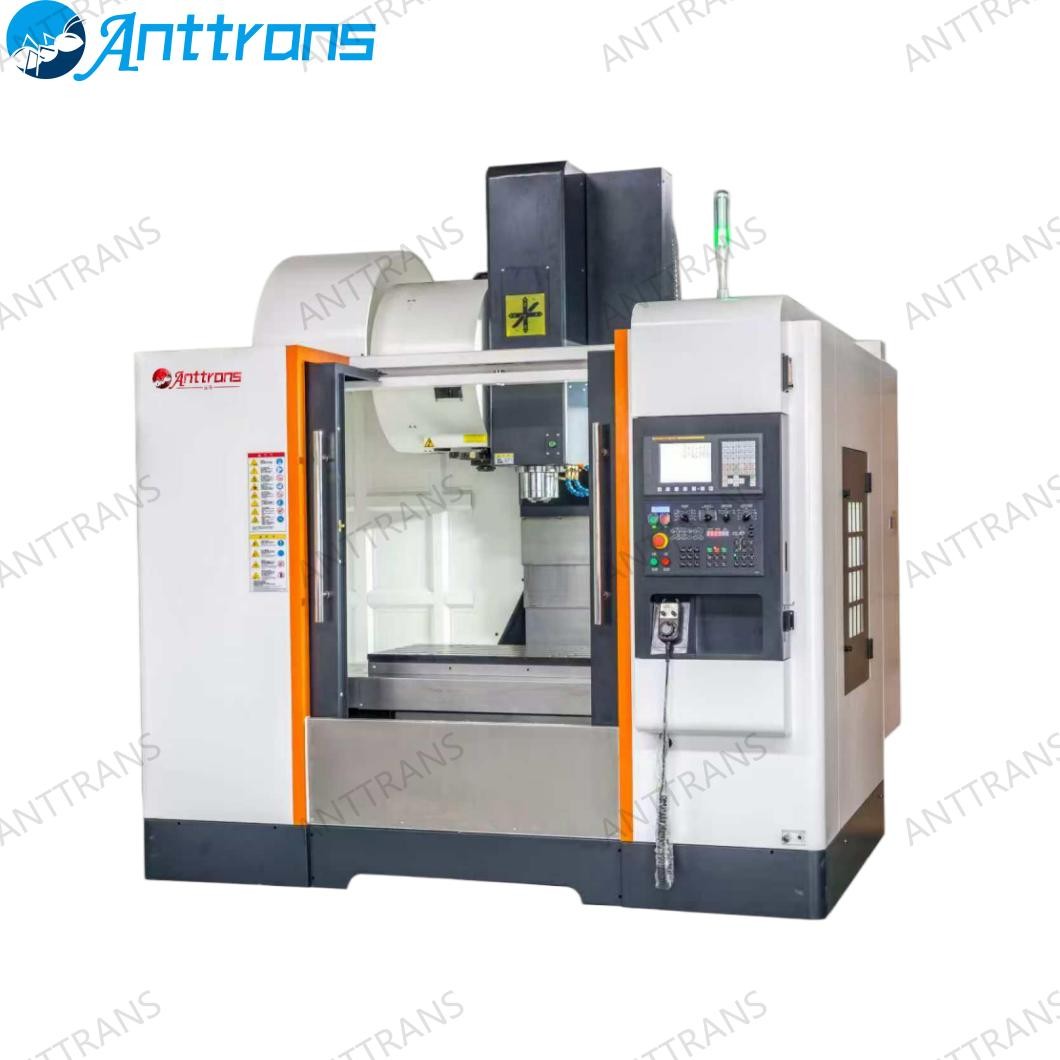

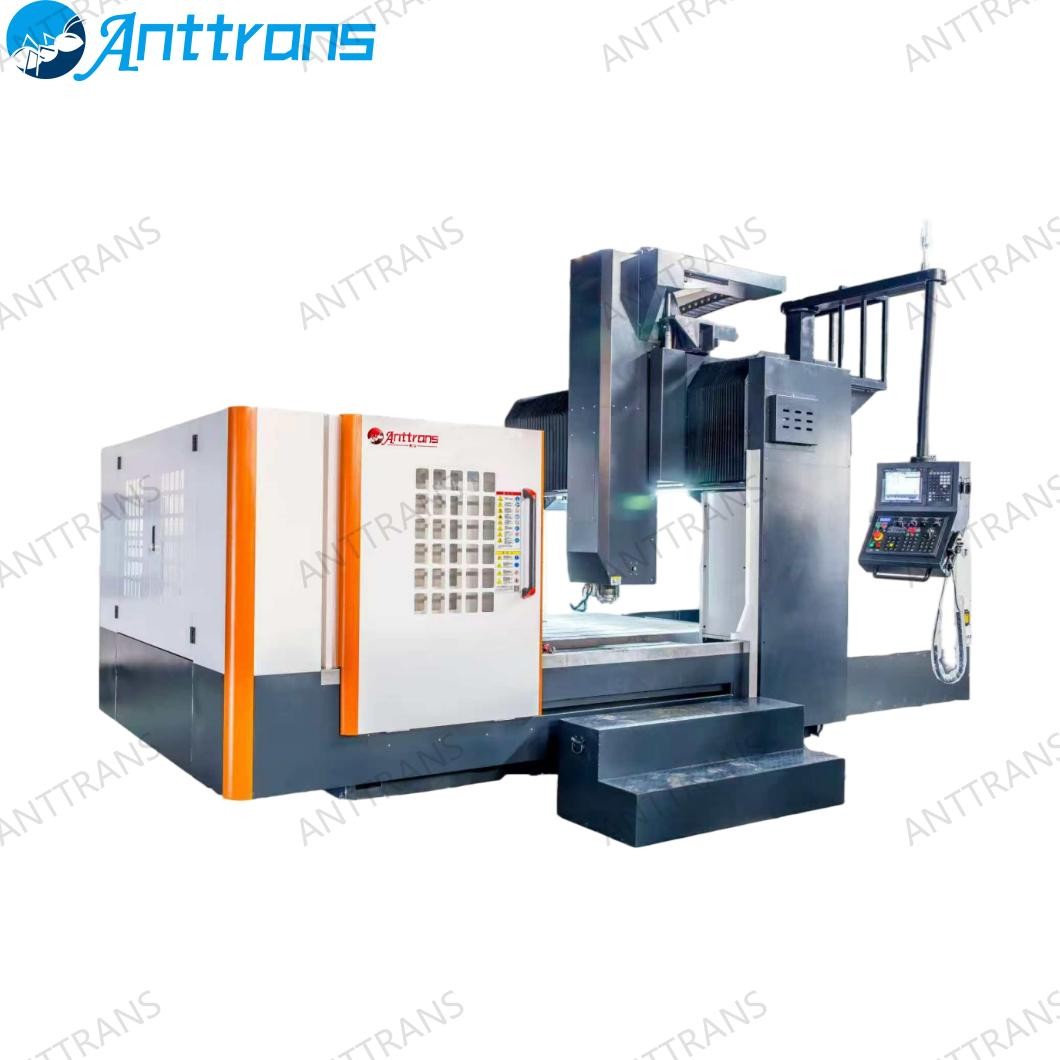

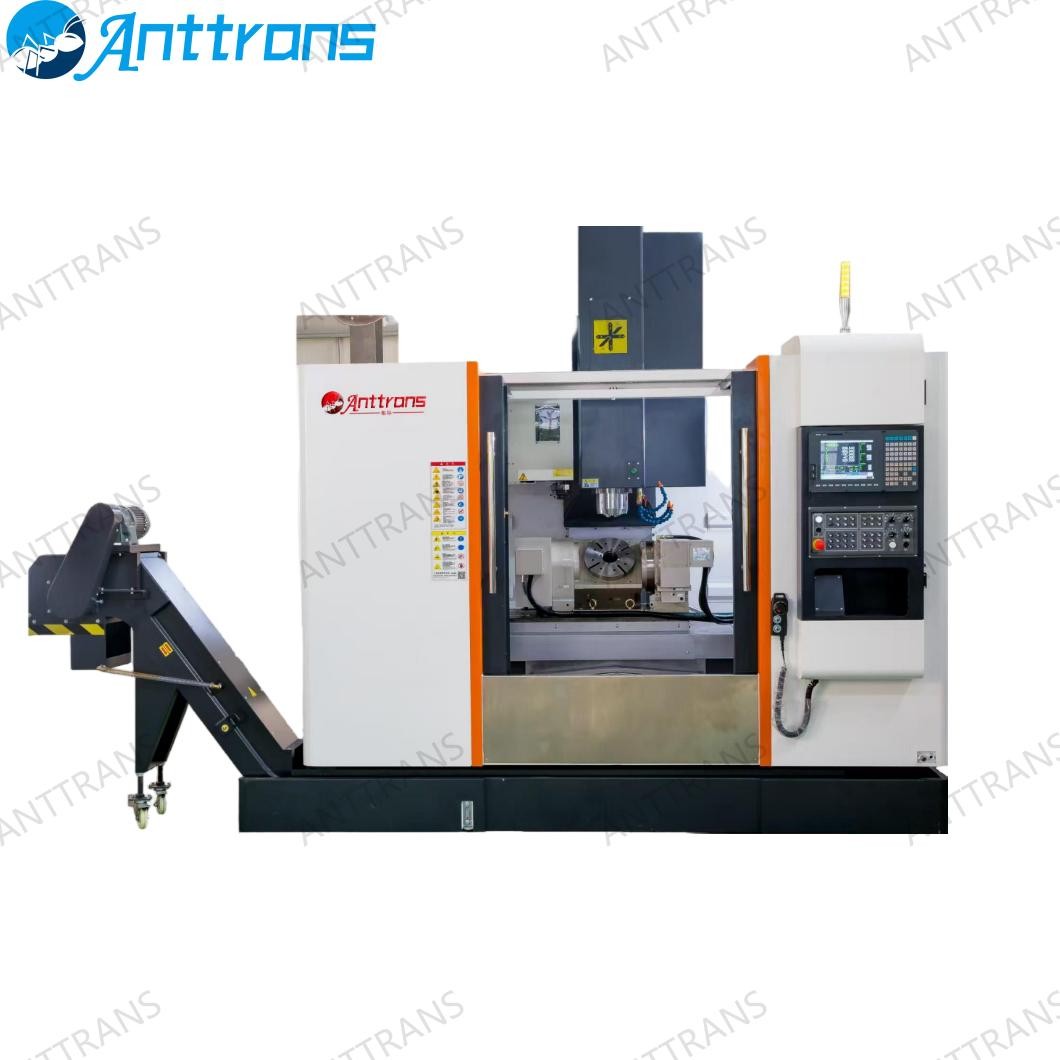

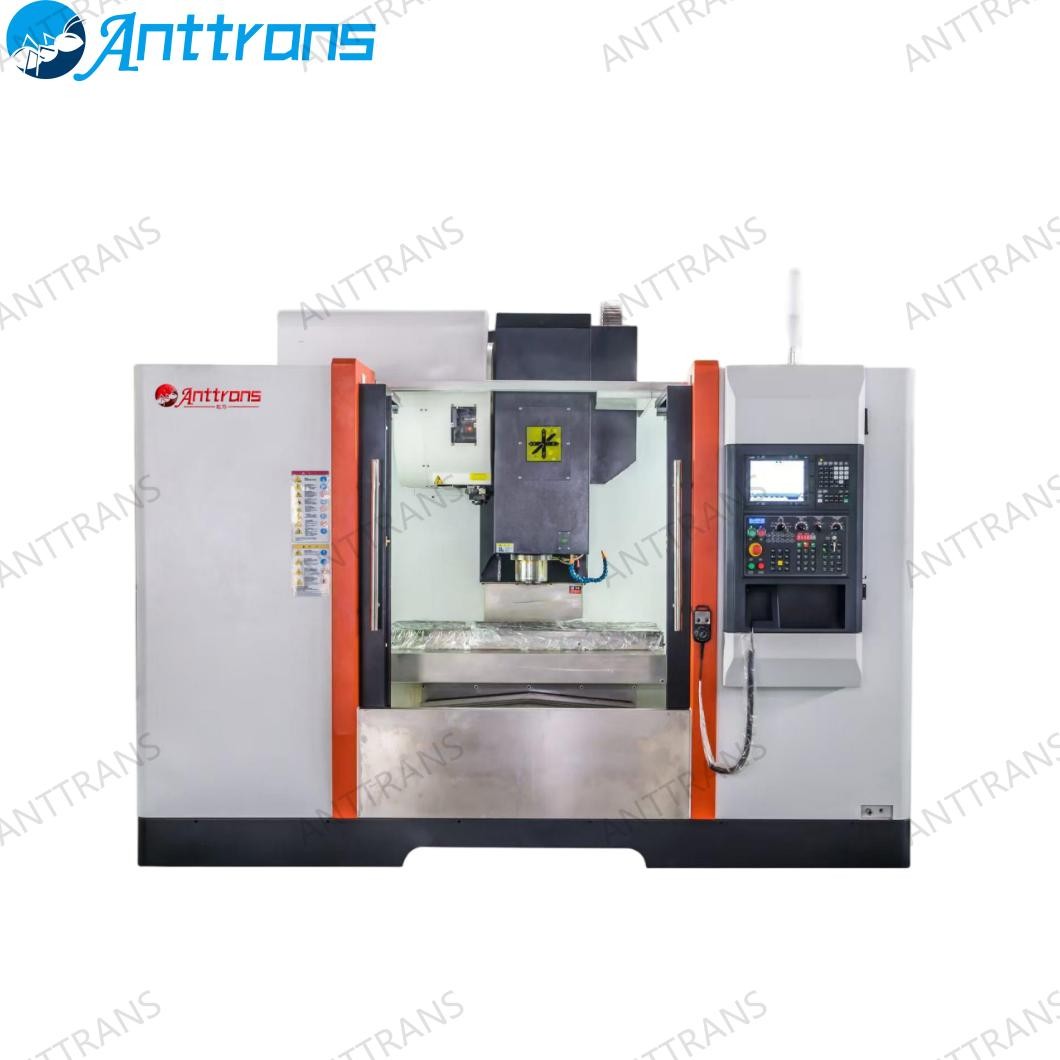

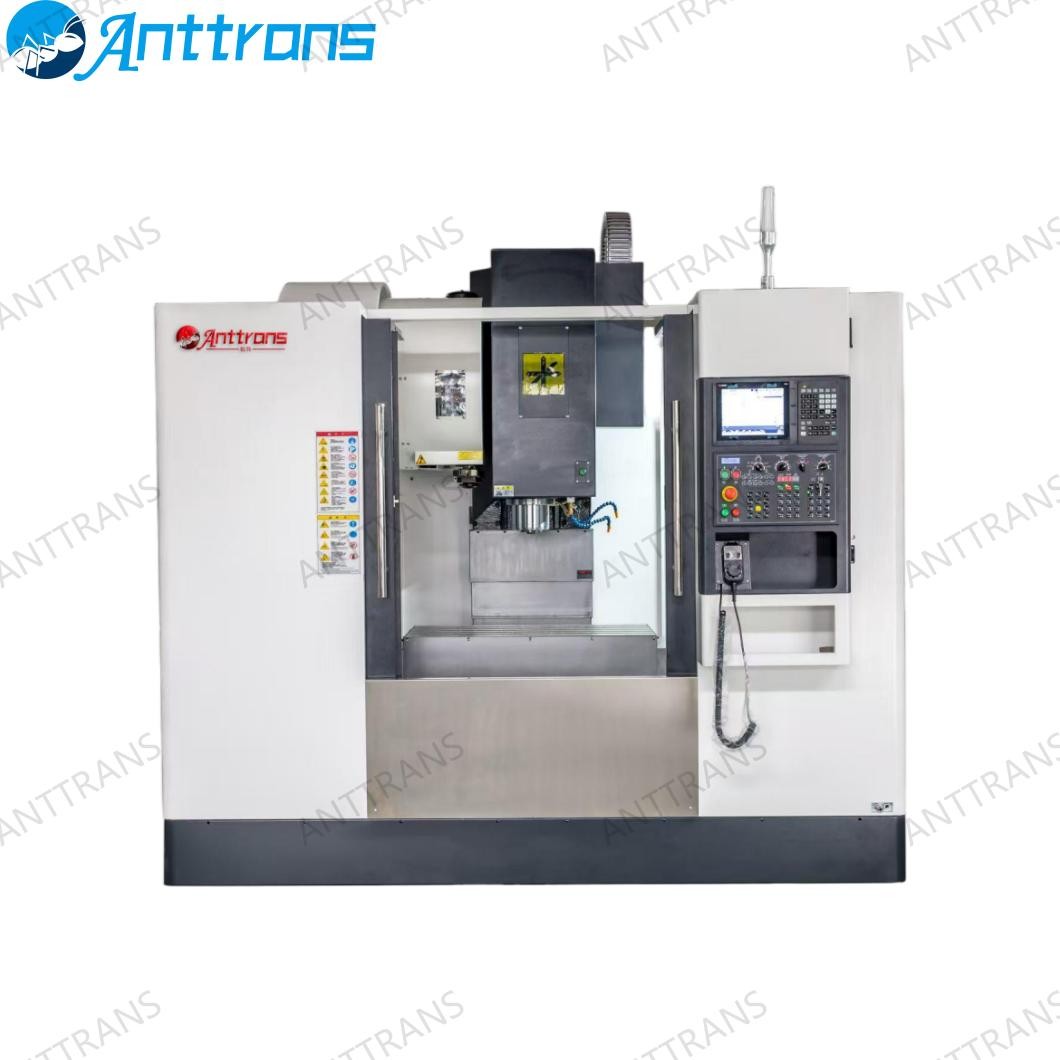

数控机床
设备介绍
数控机床是采用数字化信号控制的自动化机床，通过预编程指令驱动机床运动，实现精密零件加工。其核心由计算机数控装置、伺服驱动系统和机床本体组成，是现代制造业的核心装备。
设备特点
FEM 优化设计，宽床身、宽立柱结构，铸件均用优质米汉纳树脂砂精密铸造， 多次人工时效处理，吸震，性强，整机刚性优良；
使用高精度直线导轨，摩擦系数小，反应灵敏，定位精度高；
伺服电机直接驱动进给，惯量小，扭矩大，动态性能好；
进给系统采用直联式精密滚珠丝杆传动，以激光干涉仪进行自动间隙补偿；
XYZ 快速移动速度可达48m/min;
长鞍座设计，工作台全行程支撑，负荷重力强。整机刚性优良；配以精密珠丝 杆，两端支撑采用丝杆专用角接触球轴承，进给精准，负载力强。
高速低扭矩切削，刀具磨损量小，主轴轴承受力小，机器寿命长；
采用台湾知名品牌夹臂式换刀装置，刀库驱动采用伺服电机；
与机床主体分离的冷却液箱(泵),便于冷却液的更换；
集中润滑系统采用间歇式电动供油系统，周期定量对各润滑点供油；
全封闭电柜，辅以气流循环设计，防尘通风冷区效果良好；
全封闭外防护钣金，外形美观大方。
产品参数
规格
技术参数
单位
数值
行程
X轴加工距离
mm
800
Y轴加工距离
mm
500
Z轴加工距离
mm
500
工台表面至主轴端面
mm
120~620
工作台
工作台尺寸
mm
1000×500
最大承载重量
kg
500
T型槽宽/间距
mm
5*18/100
主轴
主轴转速范围
rpm
1000/12000
主轴变速
无级调速
快速进给
X,Y轴快速移动
mm/min
48000
Z轴快速移用
mm/min
48000
进给速度
X,Y切削进给速度
mm/min
10000
X、YZ轴滚珠丝杆规格
mm
4016
XYZ轴滚珠丝杆直径
mm
4016
X,Z轴台湾线规规格
mm
35滚柱线轨
Y,轴台湾线规规格
mm
35滚柱线轨
精度
重复定位精度
mm
±0.005/300
定位精度
mm
±0.003/300
电机
主轴电机
kw
D75
进给轴电机
kw
HF204/HF303B
机械臂刀库
刀柄型式
BT40
刀具容纳数
把
24
机床尺寸
占地面积
mm
2700*2350*2470
重量
T
5.2
机床动力
压缩空气压力
Mp
0.5~0.8
