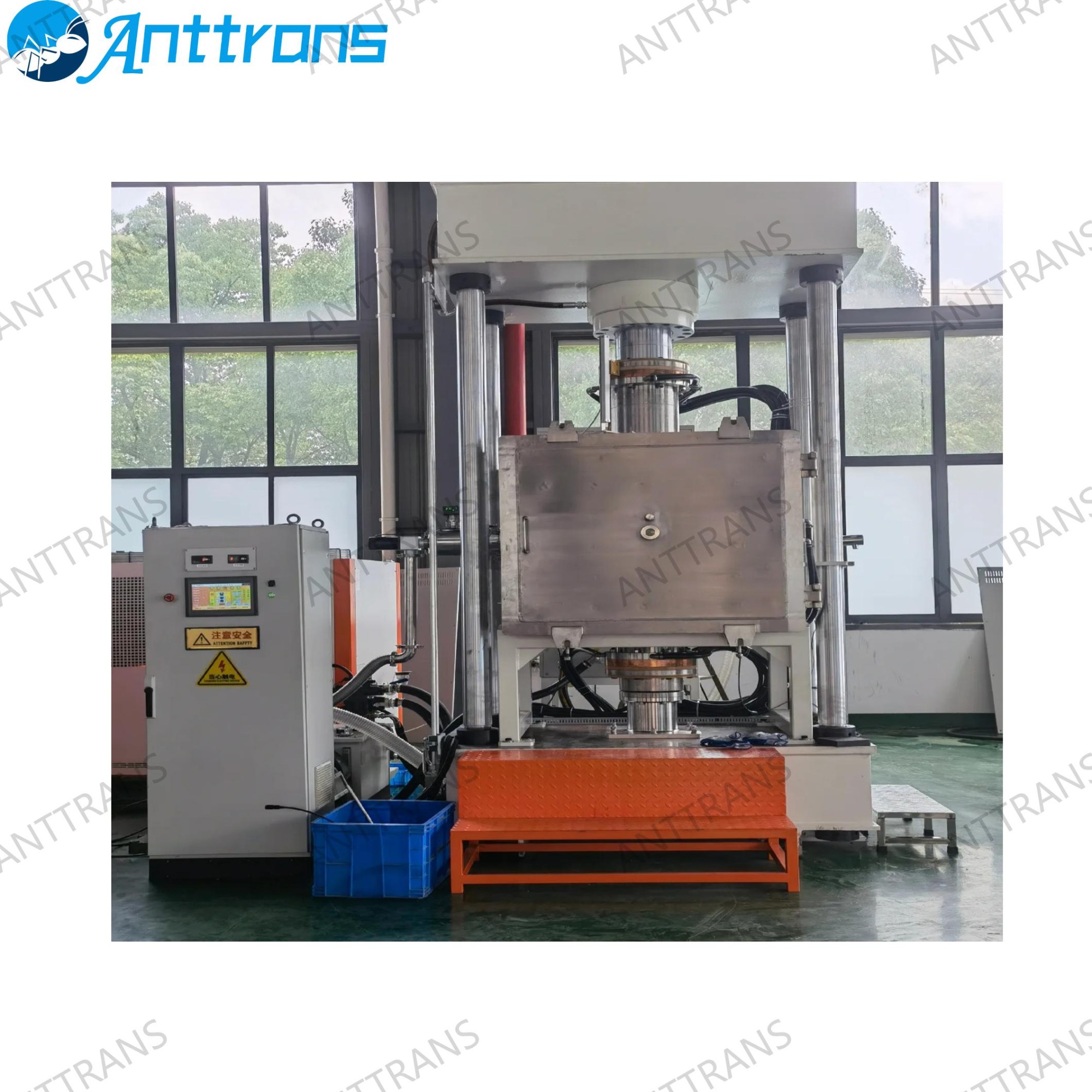

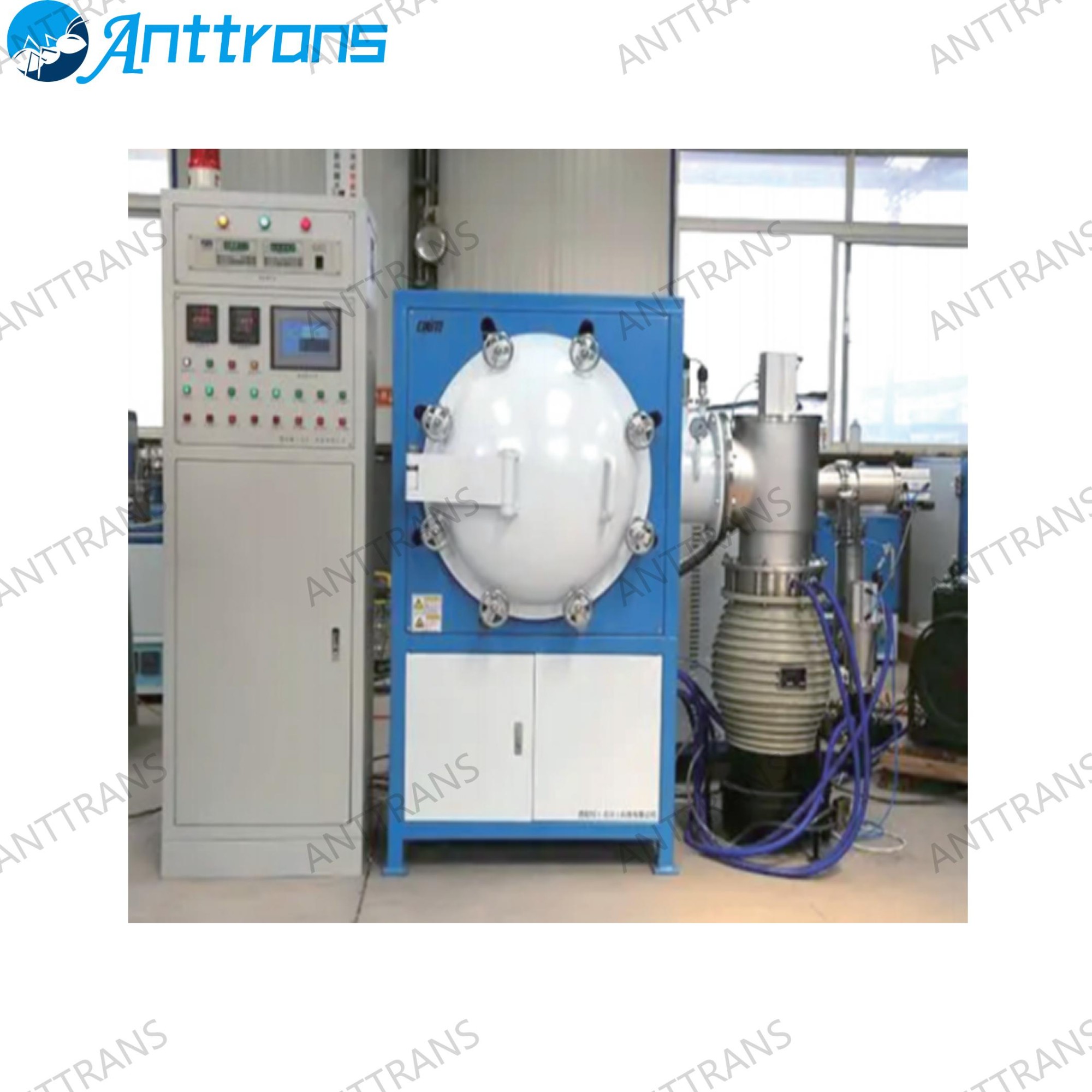

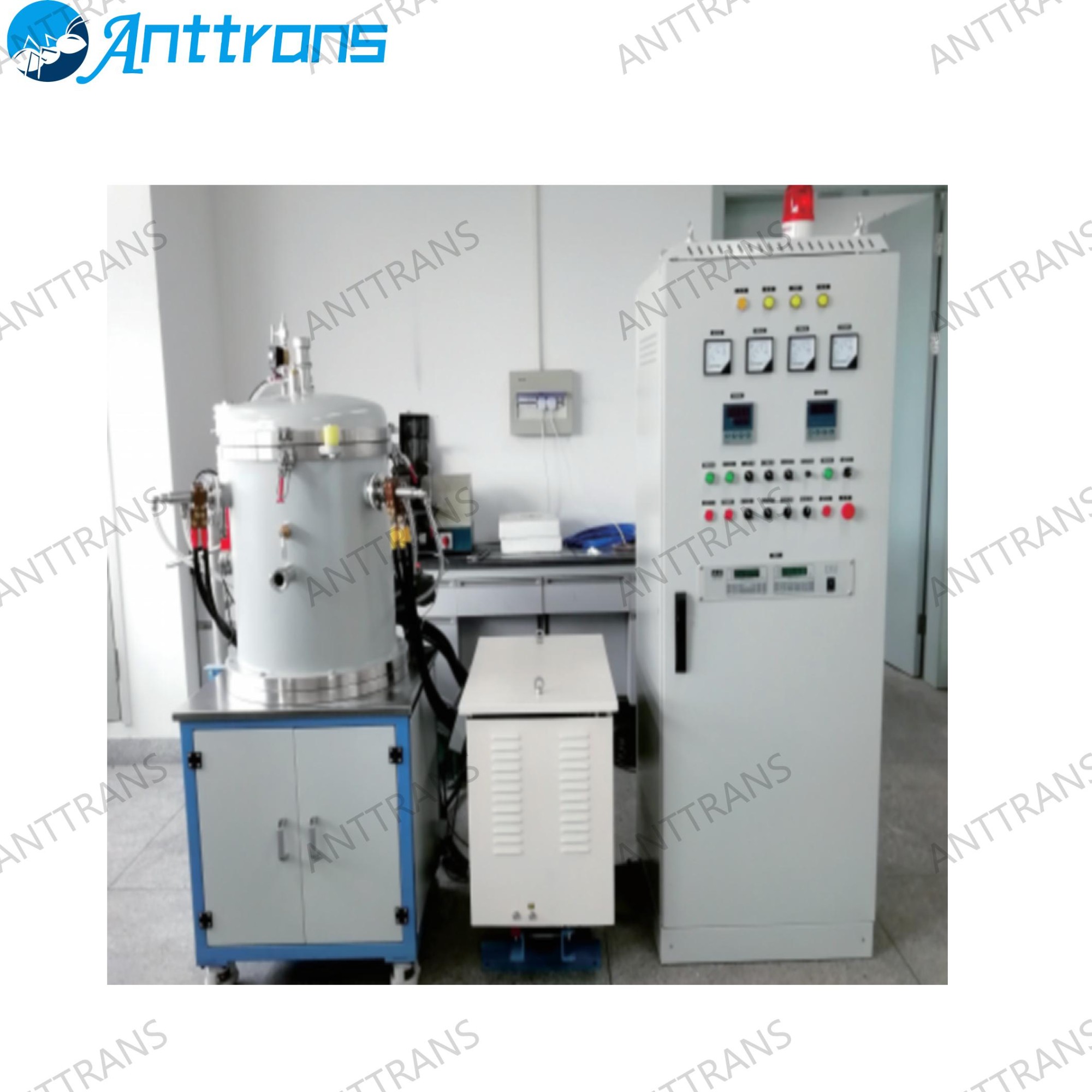

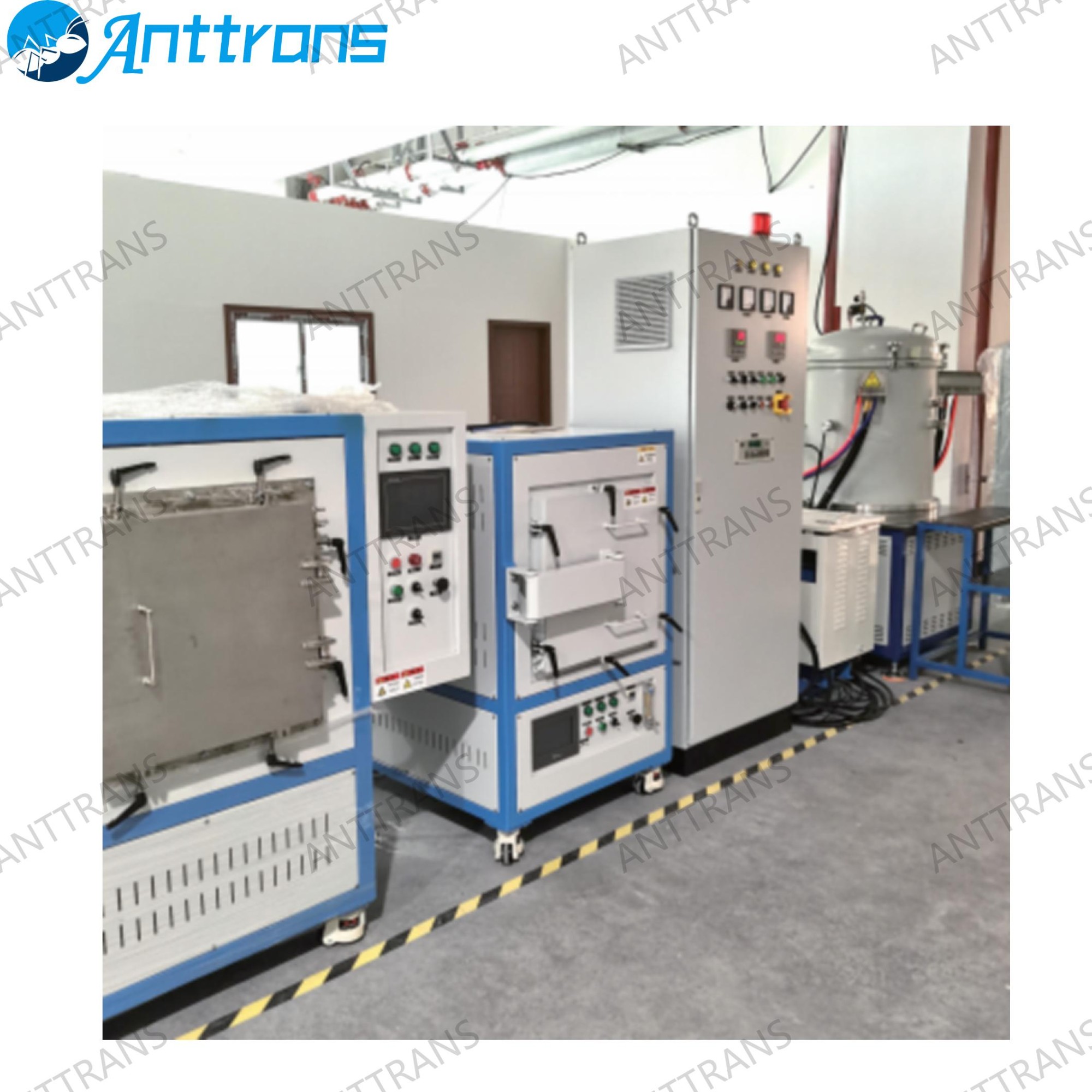

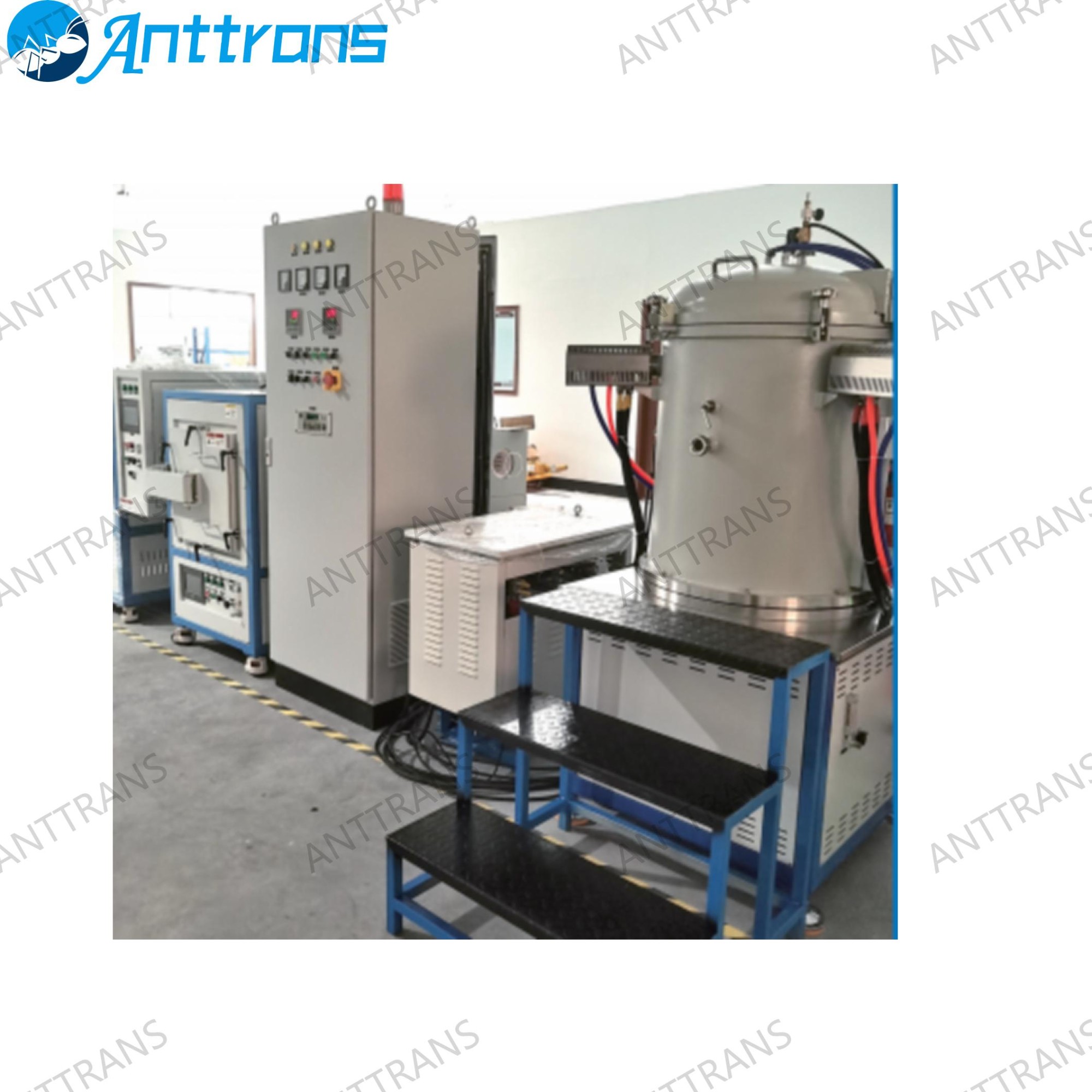

真空烧结炉
一、产品介绍
真空烧结炉是在真空或 惰性气氛条件下将材料烧结 成型的成套设备,采用电阻加热方式。
主要应用于粉末冶金、硬质合金、铜、钨、钛合金等 金属材料及陶瓷、粉体材料的烧结。
二、应用领域
一、粉末冶金
粉末冶金是真空烧结炉最核心的应用领域之一,通过将金属粉末压制成型后,在真空环境中烧结,实现粉末颗粒的结合与致密化。
结构零件:如汽车、摩托车中的齿轮、轴承、凸轮等,真空烧结可减少零件中的气孔和杂质,提高其强度和耐磨性。
难熔金属制品:钨、钼、钽等难熔金属的熔点极高,在空气中烧结易氧化,真空烧结能保证其纯度和性能,用于制作高温炉部件、电子管电极等。
硬质合金:以碳化钨、碳化钛等为基体,与钴等粘结剂制成的硬质合金刀具、模具,真空烧结可避免粘结剂氧化,提升合金的硬度和韧性。
二、航空航天领域
航空航天材料对性能要求苛刻,真空烧结炉在该领域用于制备高强度、耐高温、耐腐蚀的关键部件。
高温合金部件:涡轮叶片、燃烧室等部件需在高温、高压环境下工作,采用真空烧结技术生产的高温合金(如镍基合金)可具备优异的高温强度和抗氧化性。
钛合金构件:钛合金具有高强度、低密度的特点,但易与空气中的氧、氮反应,真空烧结能制备出纯度高、性能稳定的钛合金结构件,用于飞机机身、发动机部件等。
陶瓷基复合材料:如碳化硅陶瓷复合材料,真空烧结可消除材料内部缺陷,提高其耐高温和抗热震性能,用于航天器热防护系统。
三、电子与半导体领域
真空烧结炉在电子元件和半导体材料的制备中,能确保材料的电学性能稳定。
电子陶瓷:电容器陶瓷、压电陶瓷等,真空烧结可精确控制陶瓷的成分和显微结构,保证其介电常数、压电性能等指标达标。
半导体材料:硅片、砷化镓等半导体材料的烧结、扩散工艺常需在真空环境中进行,以避免杂质污染,提高材料的电学性能。
金属化层制备:在陶瓷或半导体基片上制备金属化层(如钼锰金属化)时,真空烧结可促进金属与基片的结合,保证镀层的导电性和附着性。
四、医疗器械领域
医疗器械对材料的生物相容性、精度和洁净度要求极高,真空烧结炉用于生产各类医用部件。
植入式金属器件:人工关节、骨钉等常用钛合金或不锈钢制成,真空烧结可去除材料中的有害杂质,减少植入后人体的排异反应。
牙科材料:烤瓷牙、 dental 合金支架等,真空烧结能保证材料的强度和美观度,同时避免氧化导致的性能劣化。
医用刀具:手术刀片等精密刀具,通过真空烧结可提高其锋利度和耐用性,且表面更洁净。
五、新能源领域
在新能源材料的制备中,真空烧结炉助力提升材料的能量密度和循环性能。
锂电池材料:正极材料(如三元材料、磷酸铁锂)、负极材料(如石墨)的烧结过程需在真空或惰性气氛下进行,以防止材料氧化,提高其电化学性能。
燃料电池部件:燃料电池的电极、电解质膜等,真空烧结可保证材料的多孔性和导电性,提升电池的发电效率。
太阳能电池材料:某些薄膜太阳能电池的电极或吸收层材料,通过真空烧结可优化其结晶度和电学性能。
六、科研与新材料开发
真空烧结炉是科研机构进行新材料研发的重要设备,可用于探索新型材料的制备工艺和性能。
研究不同真空度、温度曲线、保温时间等参数对材料结构和性能的影响,为新材料的工业化生产提供数据支持。
开发纳米材料、非晶合金、金属间化合物等新型材料的烧结技术,拓展材料的应用范围。
三、参数
|
产品名称 |
真空烧结炉 |
|
额定电压 |
0-75V |
|
电源电压 |
三相380V |
|
额定功率 |
30KW |
|
最高温度 |
1600℃ 1800℃ 2000℃ 2200℃ |
|
冷态极限真空度 |
6.67*10-3pa |
|
工作区尺寸 |
φ200*高200mm(可定制) |
|
压升率 |
≤4.0pa/h |
|
加热材料 |
钼钨 石墨 |
|
温度控制范围 |
室温-1600℃ |
|
控温精度 |
±1℃ |
|
充气压力 |
≤0.03Mpa |
|
充气介质 |
N2 Ar等惰性气体 |
